금형 최적화

기어 휠 단조를 위한 금형 최적화 예를 소개합니다.

초기 공정은 두 가지 작업으로 구성되었으며, 두 번째 작업에는 일체형 상단 다이가 사용되었습니다.

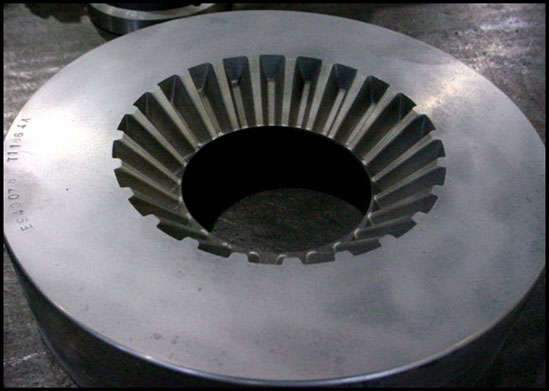

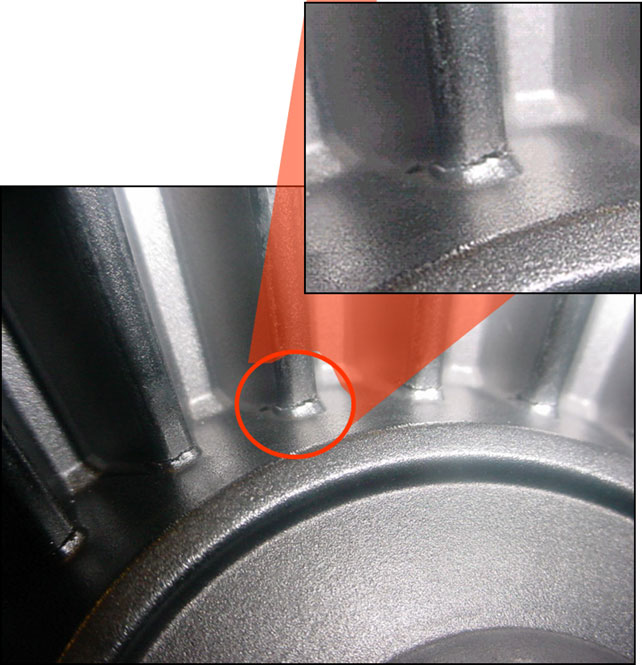

이 예에서 상단 다이는 수명이 짧았고 400회 단조 후에 다이는 고장났습니다.

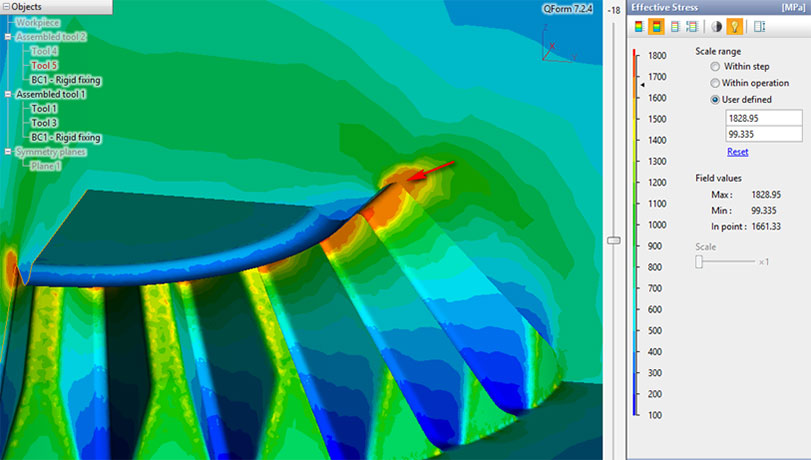

아래의 시뮬레이션 결과에서 짧은 다이 수명을 유발하는 높은 변형률과 유효 변형률을 확인할 수 있습니다.
QForm UK를 사용하면 사용자가 이와 같은 문제를 조사하기 위해 사용자 정의 함수(UDF)를 추가할 수도 있습니다.

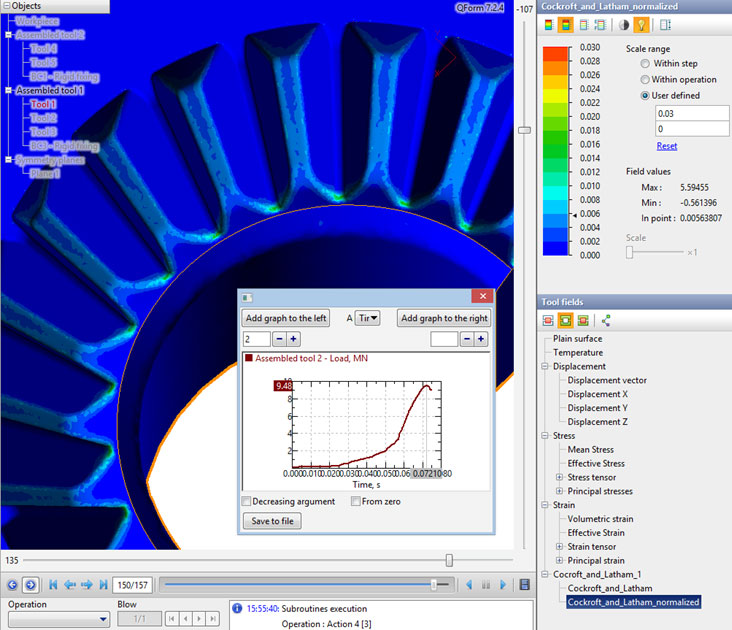

이 예에서 금형의 위험 영역은 Cockcroft & Latham 기준을 통해 확인되었습니다.
