프로파일 압출

QForm UK Extrusion는 매우 복잡한 형상의 얇은 벽을 가진 프로파일에 대해서도 다이의 변형과 열적, 기계적으로 결합된 소재의 유동을 시뮬레이션할 수 있는 시장에서 유일한 프로그램입니다.

QForm UK Extrusion은 압출 공정 중 소재 유동 시뮬레이션 분석과 압출 다이 세트의 응력-변형률 상태 분석을 위해 개발되었습니다. 베어링 형상의 파라메트릭 표현과 최첨단 자동 메시 생성 알고리즘을 갖추고 있습니다. 베어링 형상을 파라메트릭 표면으로 고려함으로써 QForm UK Extrusion은 다이 변형으로 단 몇 분만에 달라질 수 있는 매우 미세한 초크(Choke) 경사 또는 국부 영역에서 발생하는 릴리프(Relief)를 고려할 수 있습니다. 고객사 시뮬레이션 결과와 실제 생산 및 실험실 테스트에 따르면 베어링 각도 변화는 작지만 소재 유동 패턴에는 큰 영향을 미칠 수 있습니다. QForm UK Extrusion은 생산 엔지니어와 금형 설계자가 사용하도록 개발되었으므로 정확한 시뮬레이션을 수행하기 위한 유한요소법 지식을 필요로 하지 않습니다.

복잡한 압출 프로파일용 다이는 설계하는 데 오랜 시간을 투자해야 합니다. 시뮬레이션 소프트웨어를 통해 압출 금형의 개발시간을 크게 단축할 수 있고, 실제 프레스에서의 시험이 사라지며. 출시 기간이 크게 단축되고, 압출 제품의 품질이 예측되며, 이를 통해 생산 비용을 대폭 절감할 수 있습니다.

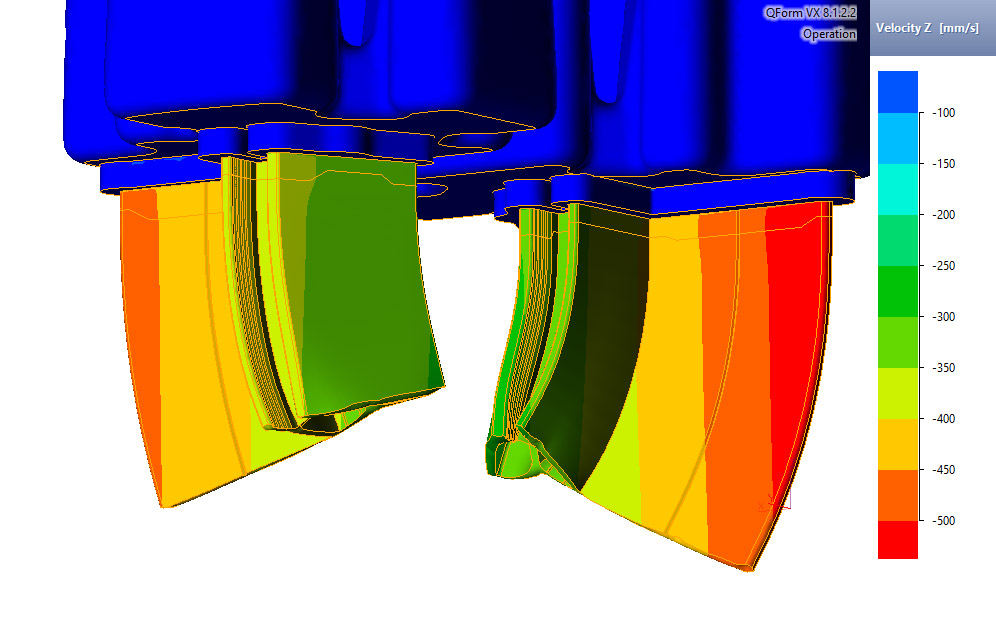

중공형 프로파일의 압출 방향 속도 분포
중공형 프로파일의 압출 방향 속도 분포

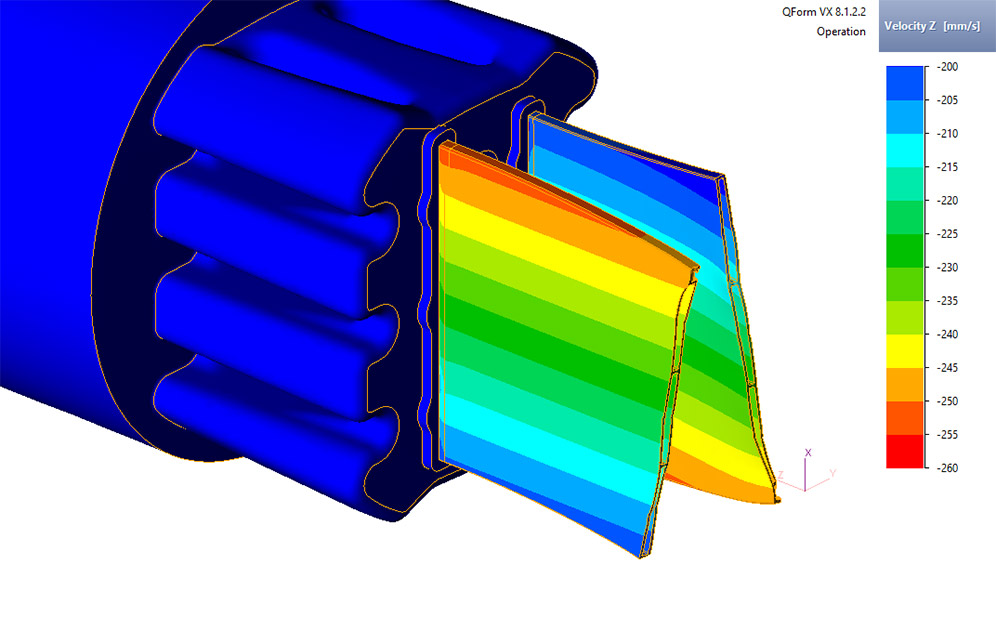

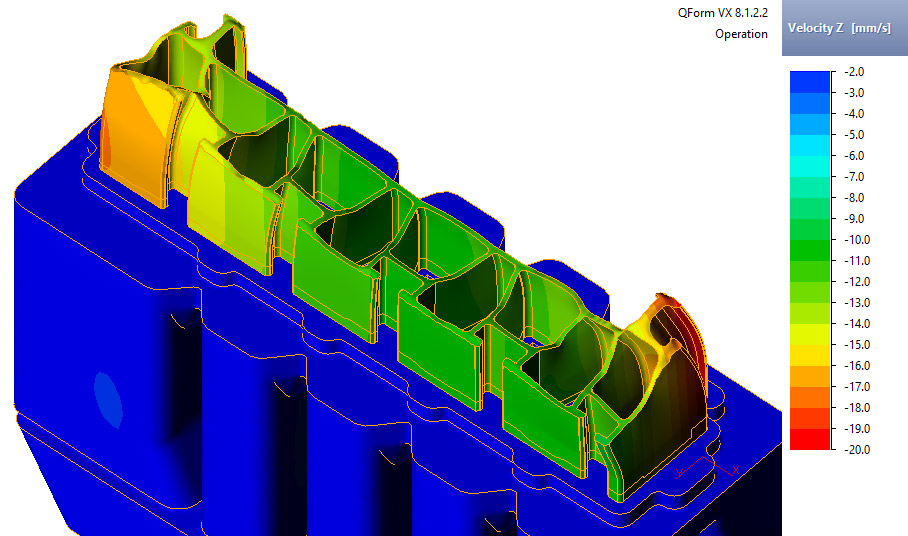

얇은 중공형 프로파일의 압출 방향 속도 분포
얇은 중공형 프로파일의 압출 방향 속도 분포

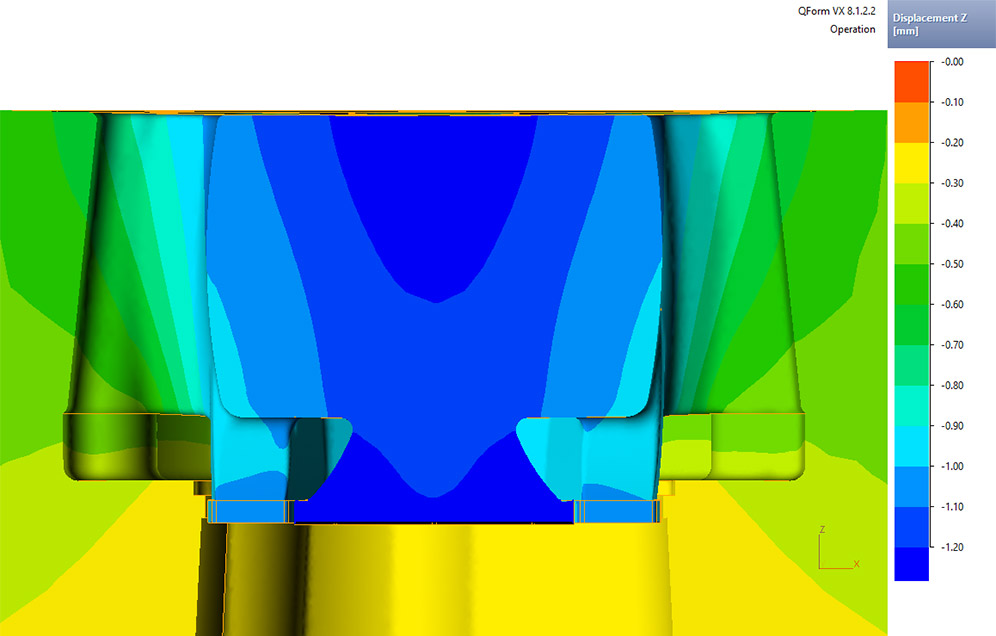

다이 변형량
다이 변형량

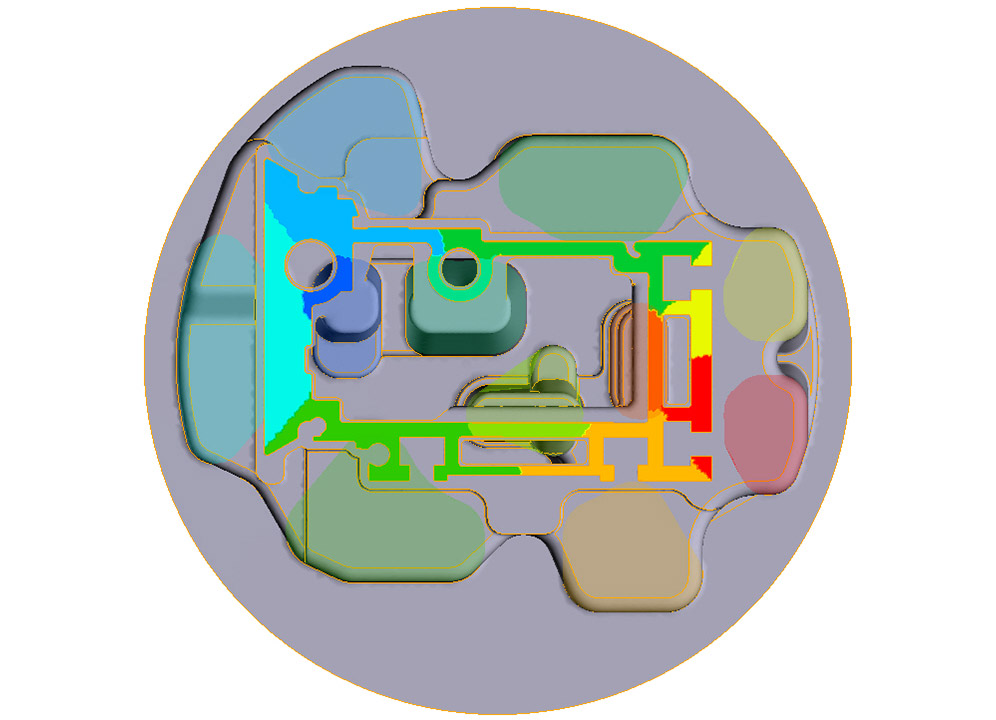

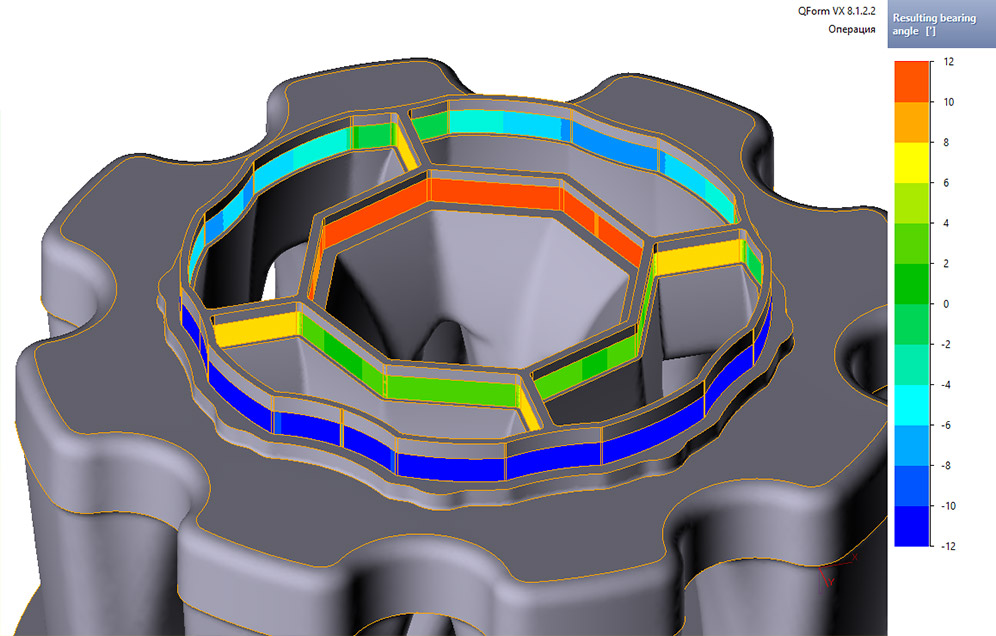

다이 변형으로 인한 베어링 각도 분포
다이 변형으로 인한 베어링 각도 분포

QForm UK Extrusion의 장점

  • 소재 유동 및 다이 변형의 기계적-열적 결합 시뮬레이션(소재 유동에 의한 다이 변형 또는 그 반대 경우)
  • QForm UK에서 사용되는 특별한 Lagrange-Euler 접근 방식과 고급 알고리즘 덕분에 가장 복잡한 프로파일에 대해 가장 빠른 시뮬레이션 속도 제공(ICEB 2015)
  • 압출 후 냉각으로 인한 프로파일 탄소성 변형 시뮬레이션
  • 메쉬의 높은 적응형 튜닝과 특별히 개발된 기계 및 열 작업 결합 덕분에 매우 정확한 시뮬레이션 결과
  • 직관적인 인터페이스와 쉬운 초기 데이터 입력으로 짧은 학습 시간
  • 완전 자동 시뮬레이션 프로세스 제공
  • 계산 과정에서 시뮬레이션 결과 관찰 및 분석

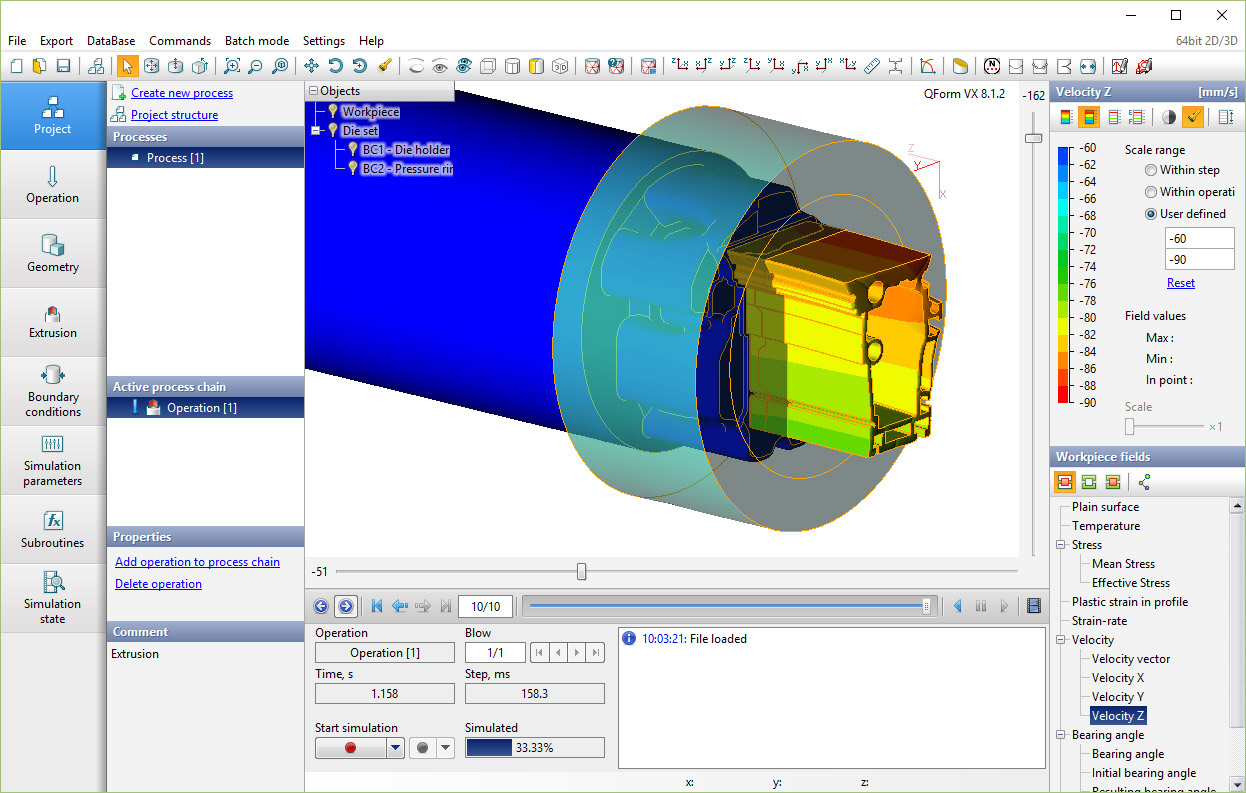

구조용 프로파일의 압출 방향 속도 분포
구조용 프로파일의 압출 방향 속도 분포
ICEB 국제 컨퍼런스 산업 벤치마크 결과
ICEB 국제 컨퍼런스 산업 벤치마크 결과

QForm UK Extrusion의 특징

  • 복잡한 솔리드, 반고체 및 중공형 프로파일 등 모든 복잡한 형상에 대한 시뮬레이션
  • 프로파일 프론트-엔드 모양 예측
  • 프로세스의 모든 단계에서 프로파일 속도 분포 계산
  • 빌렛 수에 관계없이 결합된 기계 및 열 작업 계산
  • 소재 유동에 의한 다이 변형의 영향 고려(그 반대의 경우도)
  • 공작물 및 다이의 모든 단면에서 온도, 응력, 변형률, 속도 분포 계산
  • 다이 수명 예측
  • 다이 변형 및 냉각 후 프로파일의 왜곡 확인
  • 압출하중 예측
  • 베어링 높이 최적화

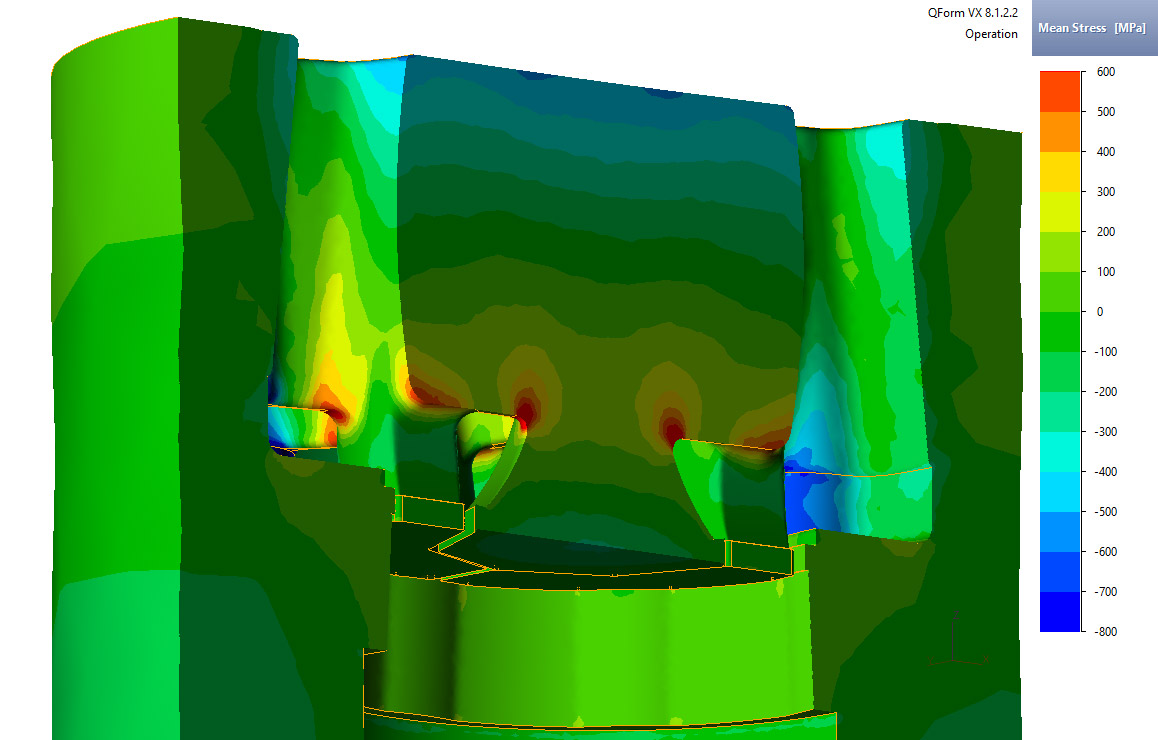

다이의 평균응력 분포
다이의 평균응력 분포

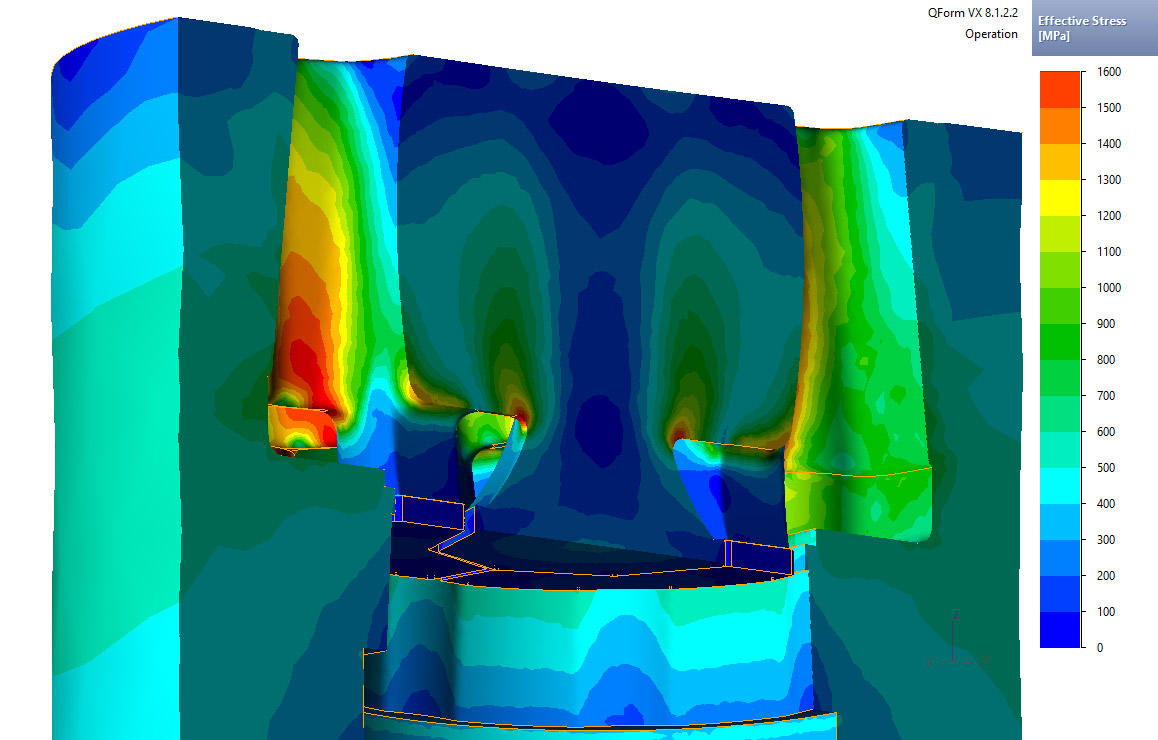

금형의 유효응력 분포
금형의 유효응력 분포
  • 길이방향 용접면 예측(Seam weld, 소재 유동 경계)
  • 차지 용접(Charge weld) 이음매 길이 예측(빌렛-빌렛 간 이음매)
  • 프로파일의 새로운 재로
  • Stop-mark 또는 램 변위
  • 전체 빌렛 열 구배의 정확한 계산
  • 완전 자동 메쉬 생성 적응형 메쉬
  • 유동 도메인 및 다이 시뮬레이션 도메인
  • 사용자 정의 서브루틴 계산
  • 포인트 트래킹
  • 보고서 생성
길이방향 용접면(Seam weld) 해석 결과 (5th Iternational ICEB conference)
길이방향 용접면(Seam weld) 해석 결과 (5th Iternational ICEB conference)

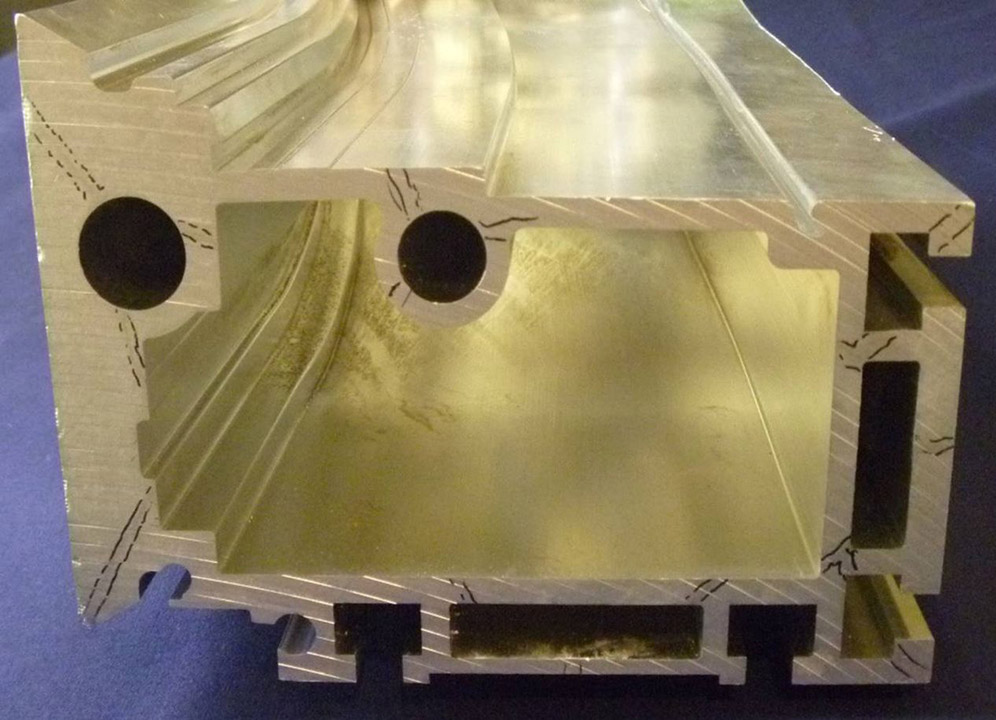

실제 용접면 결과(시뮬레이션과 동일한 결과)
실제 용접면 결과(시뮬레이션과 동일한 결과)
QForm UK Extrusion은 2005년부터 국제 압출 및 벤치마크 컨퍼런스에 성공적으로 참여하고 있습니다.
  • Benchmark 2015, ICEB, Florence, Italy
  • Benchmark 2013, ICEB, Dortmund, Germany
  • Benchmark 2011, ICEB, Bologna, Italy
  • Benchmark 2009, ICEB, Dortmund, Germany
  • Benchmark 2007, ICEB, Bologna, Italy
  • Benchmark Extrusion 2005 Zurich, Switzerland
