QForm UK는 다양한 금속 성형 공정의 시뮬레이션, 분석 및 최적화 기능을 지원하는 전문적인 엔지니어링 소프트웨어 입니다.

링/휠롤링

QForm 링롤링은 휠 및 링롤링 공정용으로 개발된 시뮬레이션 소프트웨어입니다. 해당 공정 시뮬레이션에 필요한 초기 데이터 입력을 크게 단순화하는 최신 압연기 알고리즘의 데이터를 사용하도록 조정되었습니다. 특수한 계산법을 사용하여 직사각형 또는 모양이 있는 단면의 링 변형을 빠르고 정확하게 예측할 수 있습니다.

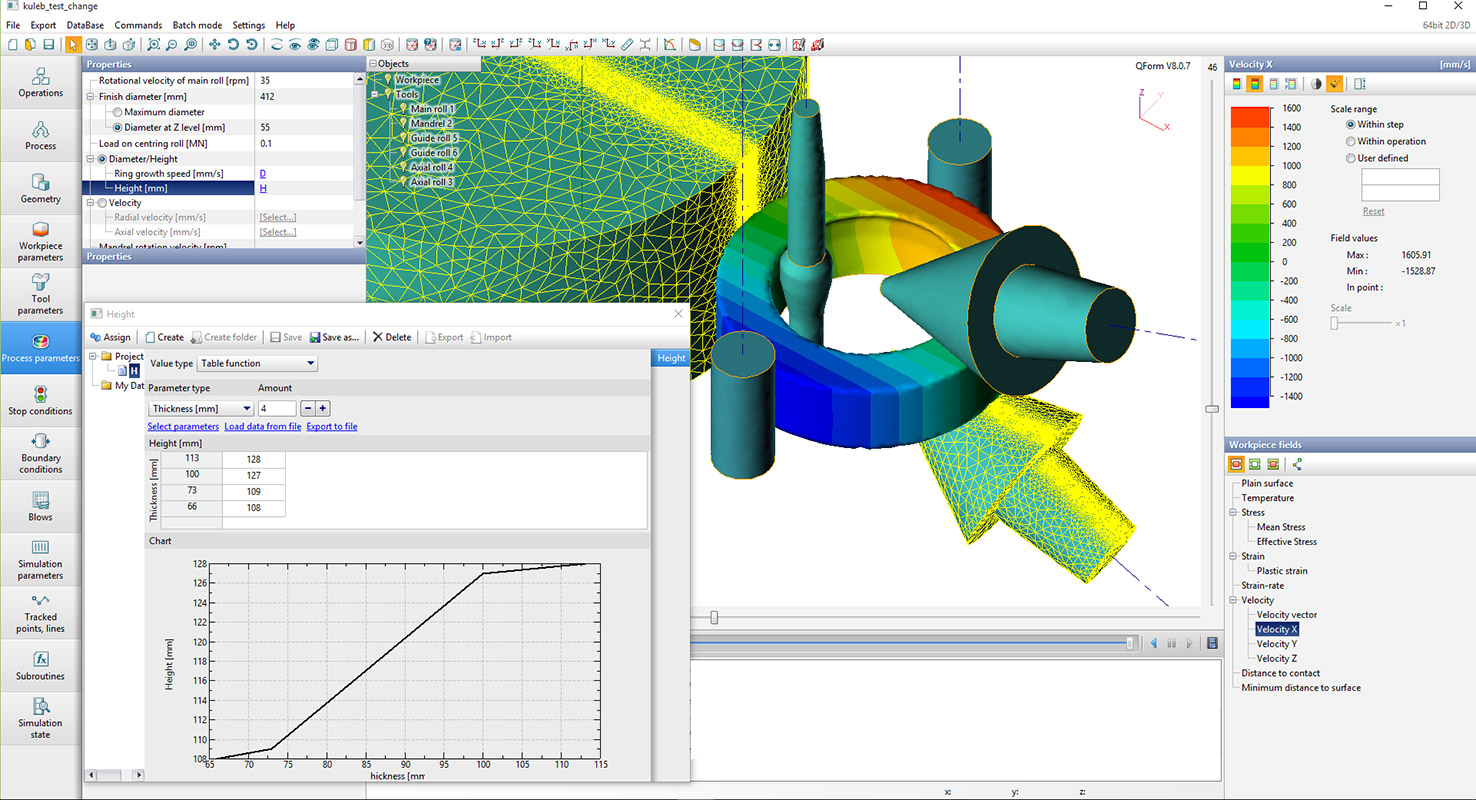

QForm 링롤링 시뮬레이션
QForm 링롤링 시뮬레이션

압연 공정의 시뮬레이션은 변형 영역이 상당히 작고 공작물의 회전에 의해 지속적으로 변위되기 떄문에 어렵습니다. 변형되지 않는 대량의 재료는 모양, 온도 및 기타 필드를 정확하게 유지해야 합니다. 기존 시뮬레이션 기술에서는 정확도를 달성하기 위해 전체 공작물 볼륨에 걸쳐 매우 조밀한 메쉬가 필요하므로 시뮬레이션 시간이 매우 길어졌습니다.

또한, 현대 압연 장비는 범용 모델로는 설명할 수 없는 다소 복잡한 운동학을 가지고 있습니다. 이것이 바로 QForm가 특별한 계산법 및 알고리즘을 사용하는 이유입니다.

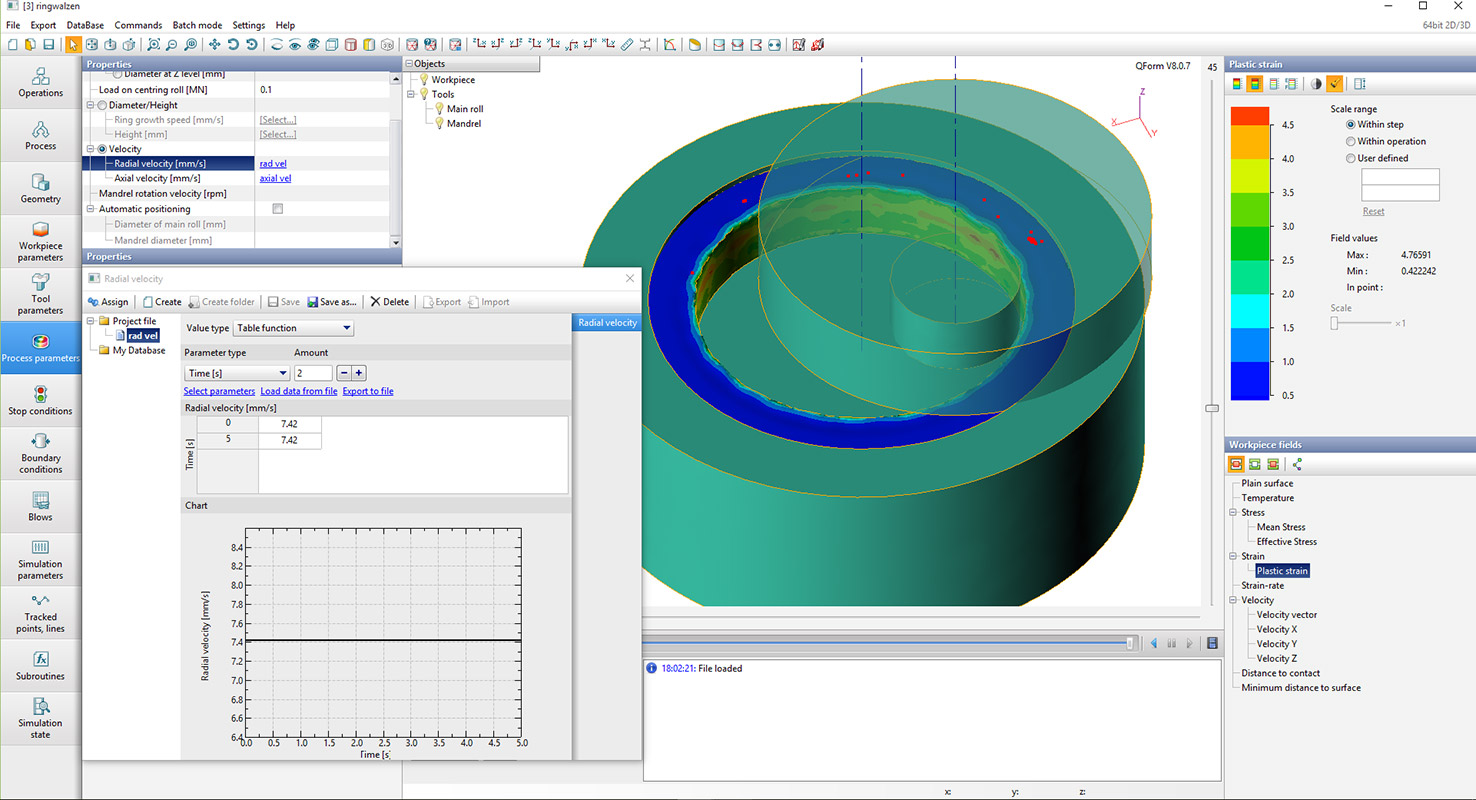

QForm 프로파일 링롤링 시뮬레이션
QForm 프로파일 링롤링 시뮬레이션

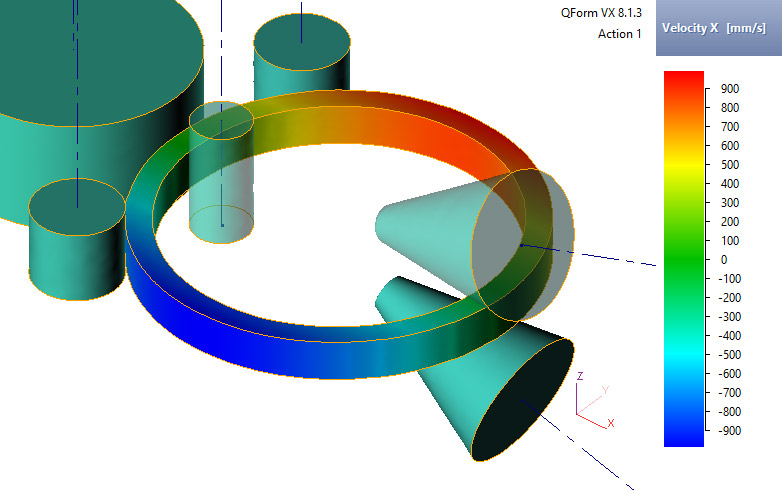

QForm 링롤링 시뮬레이션 X방향 속도 분포
QForm 링롤링 시뮬레이션 X방향 속도 분포

소프트웨어에는 SMS Group 및 Siempelkamp 압연 기계와 직접적인 인터페이스를 가지며 이러한 기계를 이용한 압연 공정을 시뮬레이션하는 특수 알고리즘이 있습니다. 다른 제조업체의 기계도 소프트웨어로 구현할 수 있습니다. (예: Weingarten 링 롤링 기계)
QForm 프로세스 체인 기능을 통해 링롤링 시뮬레이션을 위한 모든 공정 단계를 시뮬레이션할 수 있습니다. 링 롤링은 2D 업세팅 시뮬레이션으로 시작하여 단조 및 피어싱과 같은 추가 공정을 거쳐 마지막으로 링롤링 시뮬레이션으로 진행할 수 있습니다.
QForm 링롤링 소프트웨어에는 다음과 같은 특별한 기능들이 구현되어 있습니다.

  • 데이터 준비 인터페이스는 SMS Meer, Siempelkamp, Muraro 및 Mitsubishi 압연기(Mills)를 기반으로 합니다.
  • 금형 이동 그래프는 SMS Meer 및 Siempelkamp 압연 기계에서 직접 가져옵니다.
  • QForm 링롤링 소프트웨어에서는 소스 데이터의 그래프를 가져올 수 있으므로 시뮬레이션 데이터의 사용자 입력 작업이 단순화되고 인적 오류 요인을 제거할 수 있습니다.
  • 개발자가 만든 특수 이중 메시 알고리즘은 QForm 링롤링 소프트웨어에서 구현됩니다. 접촉 영역에서 적응력이 매우 높은 메쉬는 상호작용 영역을 정확하게 설명하는 반면 다른 메쉬는 변화하는 고리 모양을 상속하고 매우 높은 정확도로 필드를 계산합니다.

금형 메쉬는 공작물과 접촉하는 영역에서만 매우 미세하며 이러한 영역은 대칭 축을 기준으로 고정됩니다. QForm 링롤링은 이러한 고도로 개발된 알고리즘을 사용하여 압연 공정을 빠르고 정확하게 시뮬레이션 할 수 있습니다. QForm 링롤링은 압연기 프로그램에서 사용되는 것과 동일한 입력 매개변수를 사용하므로 시뮬레이션 설정이 더 쉽습니다. QForm 링롤링 프로그램 알고리즘은 이중 스탠드 압연 시뮬레이션을 위해 설정되었지만 폐쇄형 링롤링과 같은 다른 유형의 공정을 시뮬레이션할 수 있도록 조정할 수도 있습니다.

QForm 링롤링 시뮬레이션
QForm 링롤링 시뮬레이션
