미세조직

QForm Microstructure (Grain size evolution)은 강철, 니켈, 티타늄, 알루미늄 기반 및 기타 합금의 열 및 기계가공 중 미세구조의 변화를 시뮬레이션하기 위한 특수 모듈입니다.

주요 시뮬레이션 절차

  • 정적 재결정
  • 동적 재결정
  • Metadynamic 재결정
  • 일반적인 결정립 성장
  • 미세구조의 조대화(Coarsening)

시뮬레이션에서는 온도 영향과 순환 재결정을 고려합니다. 이 모듈은 다른 공정 시뮬레이션 결과를 가져와 미세구조 변화를 계산할 수 있으며 2D 및 3D 문제 모두에 대해 가능합니다.
재결정 동역학 모델은 Johnson-Mehl-Avrami-Kolmogorov(JMAK) 방정식으로 설명됩니다.

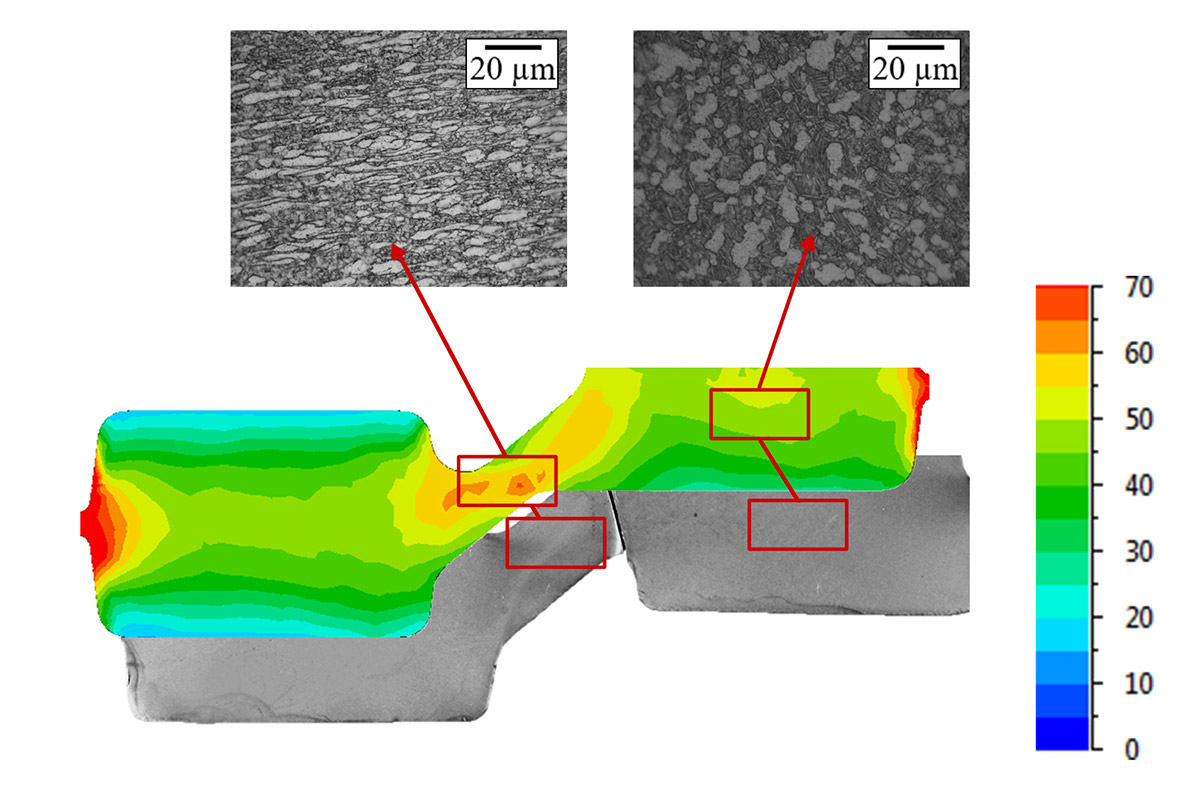

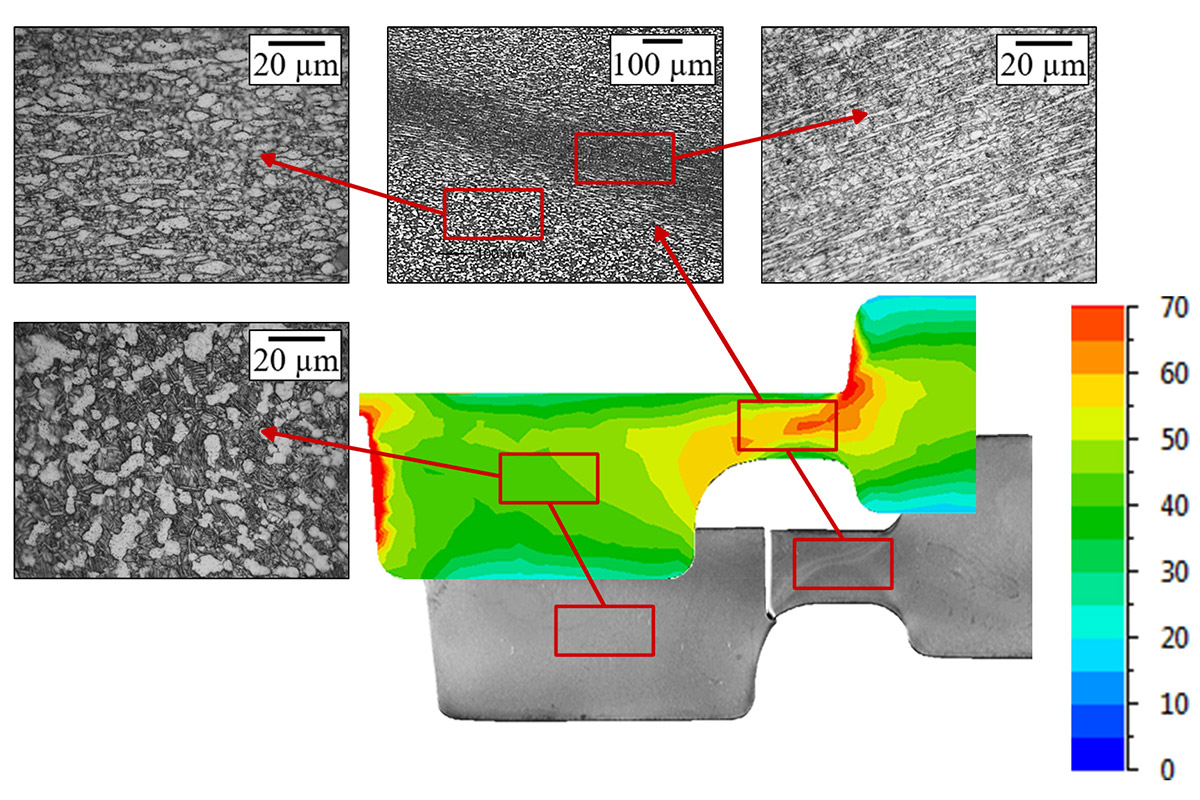

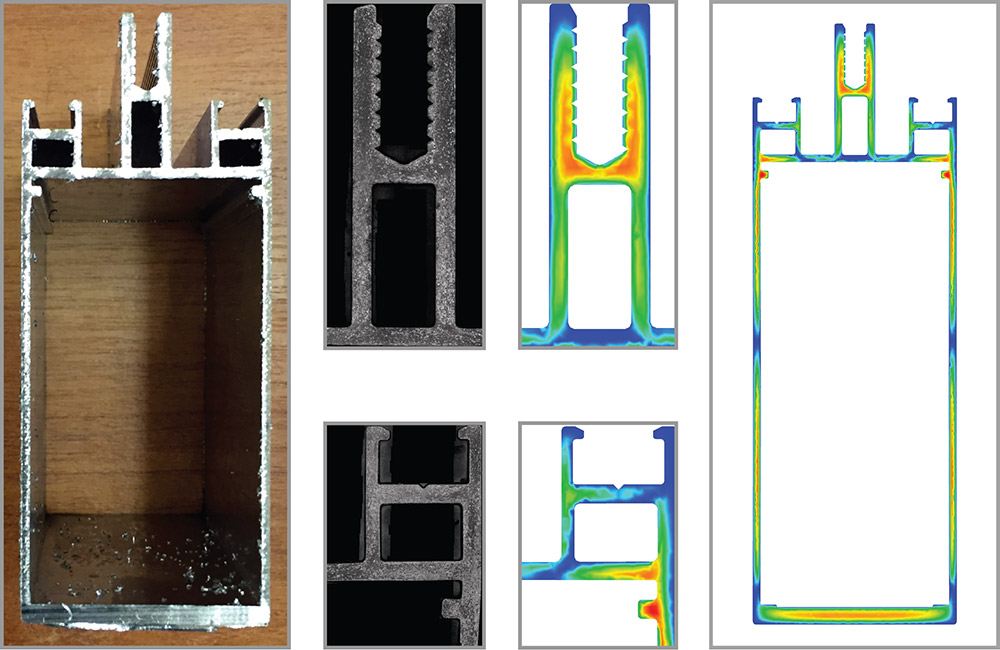

미세구조 시뮬레이션의 Pre/post 프로세서 모두 QForm에서 사용할 수 있습니다. 시뮬레이션 결과는 공작물 필드에 표시되며 다음 결과값들이 계산됩니다.
정적, 동적 및 Metadynamic 재결정 과정에서의 평균 입자 크기 및 체적분율; 재결정화된 총 체적분율; 평균 입자 크기; ASTM 입자 수, 미세구조 진화 유형; Retained strain; 임계 변형; 각 재결정 사이클 전의 초기 결정립 크기; 순환 재결정 계산이 활성화된 경우 완료된 재결정 횟수 및 기준 필드: 변형 시간, 평균 온도 및 변형 중 변형률, 드웰 타임 및 결정립 성장 시간

Microstructure 모듈을 통해 사용자는 다음을 포함한 열역학적 처리 공정 절차를 분석하고 최적화할 수 있습니다.

  • 필요한 미세구조 및 특성을 얻기 위한 변형 모드 매개변수의 최적화
  • 입자 성장 및 미세구조 조대화를 방지하기 위한 온도 선택, 유지 및 가열 단계의 수와 시간

QForm에는 GMT mbH에서 개발한 MatILDa 모듈도 포함되어 있습니다. 이 모듈은 Sellars-Roberts모델을 사용하여 강철 및 니켈 합금에 대한 유사한 문제를 해결하기 위한 대안으로 사용할 수 있습니다.
