압연 공형 자동화 설계

Qkaliber는 긴 제품과 단면 프로파일의 압연 공정을 개발하고 개선하기 위한 CAD 시스템입니다. Qkaliber는 압연 형상 설계의 분석 방법을 기반으로 합니다. 설계 시스템과 시뮬레이션 프로그램의 상호 작업은 형상 압연 기술의 준비, 조정 및 실제 구현 단계의 기술적 문제에 대한 솔루션을 제공합니다.

Qkaliber는 그루브(공형) 설계와 시뮬레이션을 결합하여 다음을 제공합니다.
  • 기존 롤 패스 설계 분석 및 개선
  • 빌렛에서 최종 프로파일까지 최종 형상에서 빌렛까지 역방향으로 직접 롤 패스 설계
  • 압연의 변형, 속도 및 온도 체계, 하중 및 에너지 매개변수 시뮬레이션
  • 롤 강도 분석
  • 단면 내 변형영역의 시각적 분석
  • 압연기의 특성과 한계를 고려한 압연기술 분석

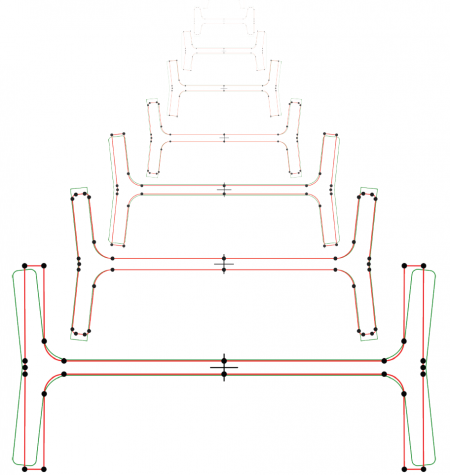

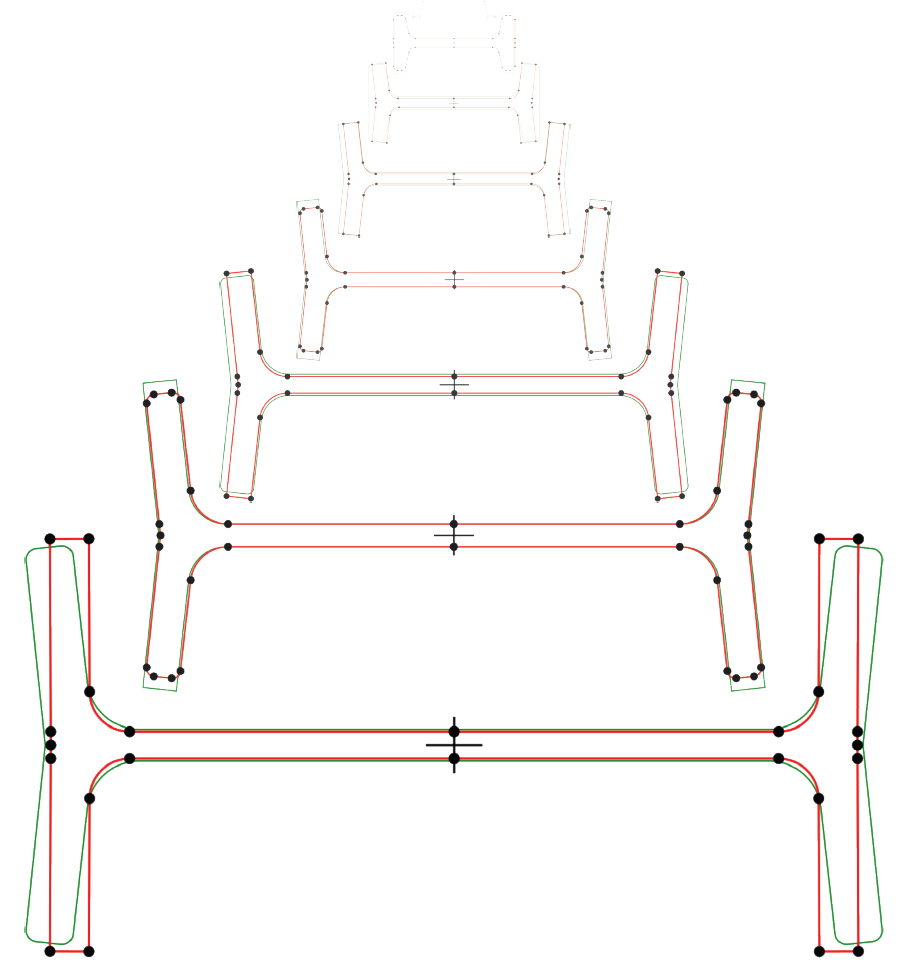

  • 지정된 단면 프로파일을 기반으로 전체 롤링 구성표 자동 생성
  • 매개변수 기반의 롤 패스 설계를 평가하기 위한 프로파일 요소의 유동 분석
  • Qkaliber에서 그루브 형상을 검증하기 위해 단 몇초만에 2.5D 단면 변형 시뮬레이션
  • Dxf 파일에서 형상 불러오기 및 내장 편집기를 사용한 형상 사용자 정의
  • Excel 템플릿에서 롤 패스 디자인 불러오기

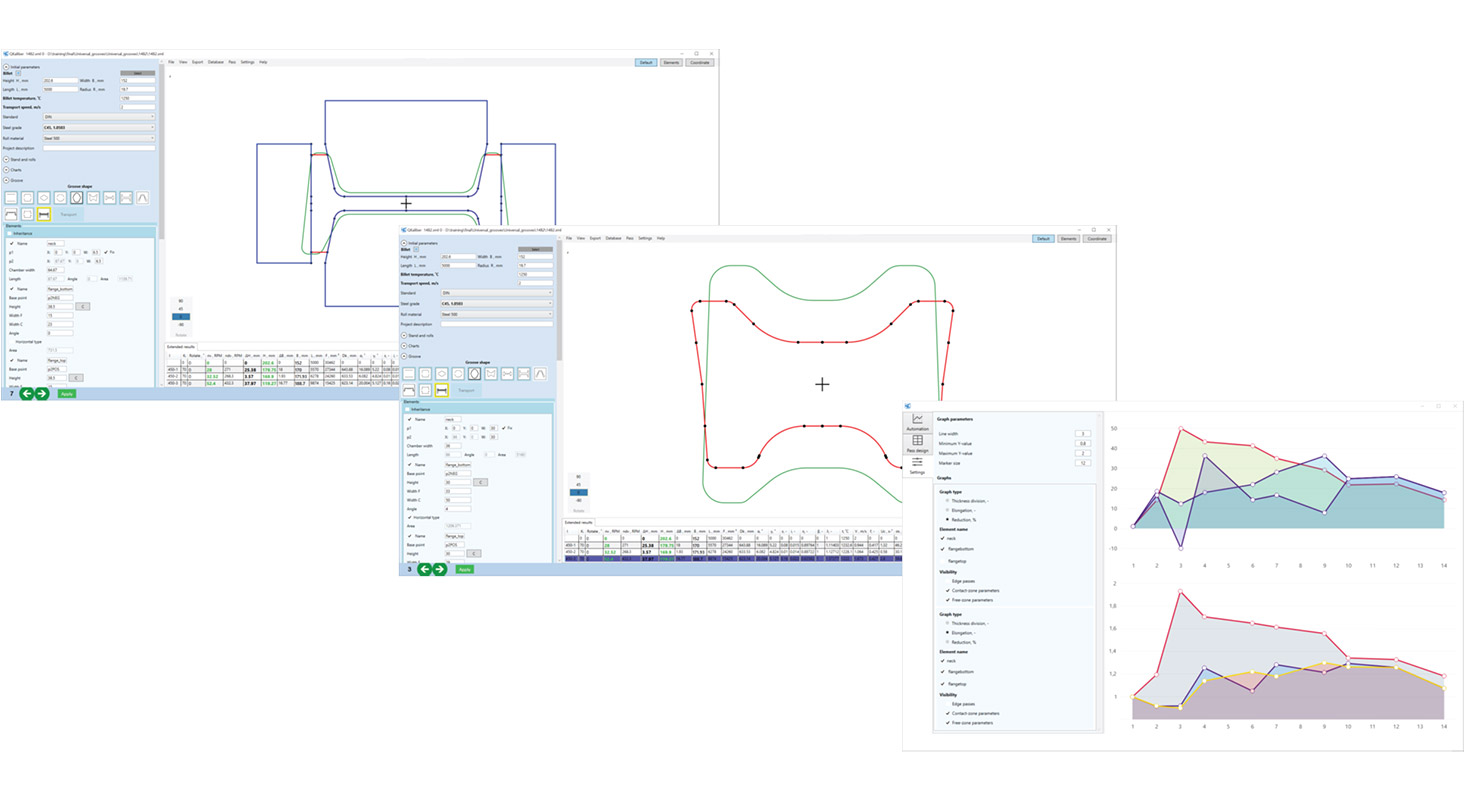

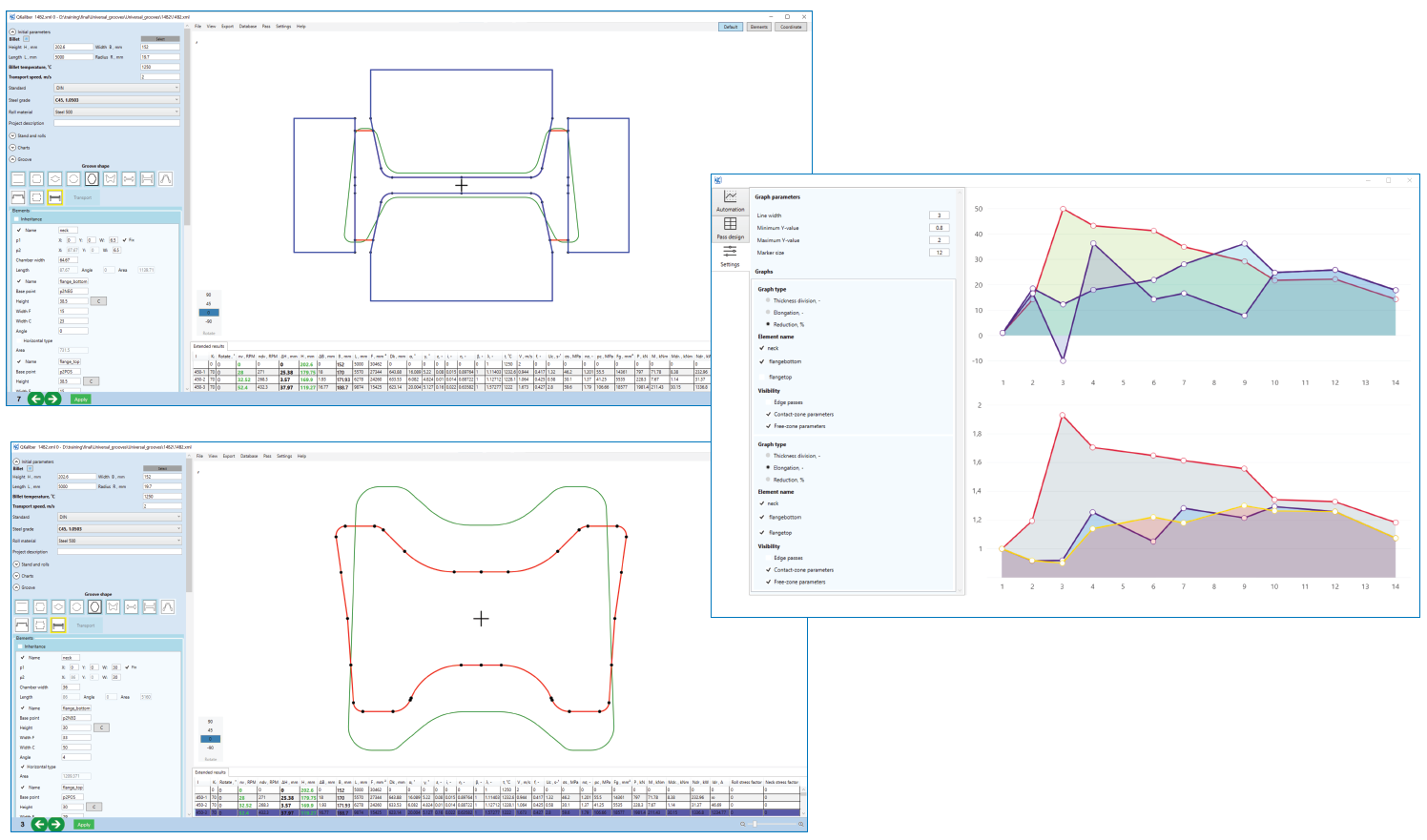

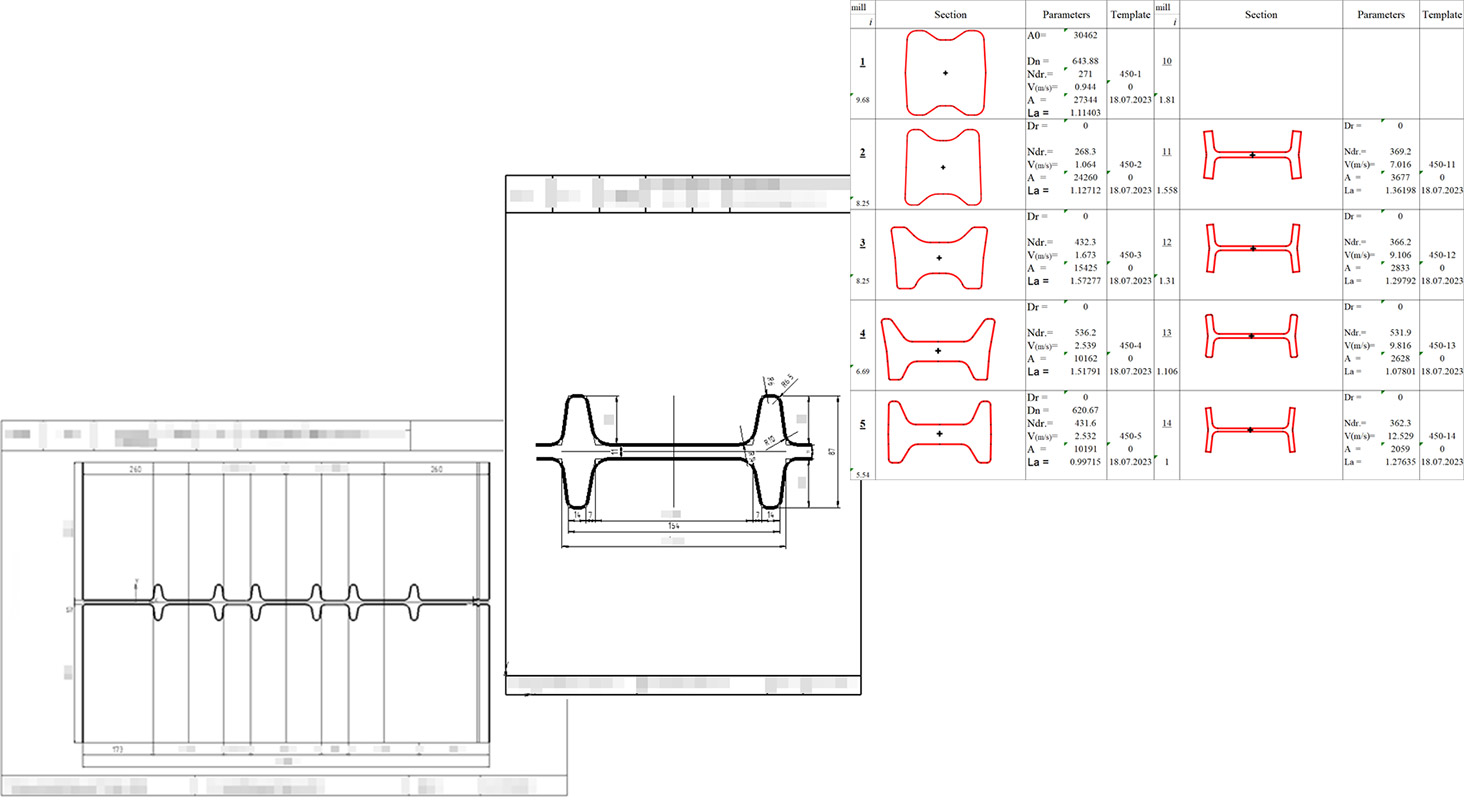

Qkaliber는 QForm UK에서 시뮬레이션을 위한 프로젝트를 자동으로 생성합니다. 사용자는 설계된 기술을 검증하기 위해 ‘Start simulation’ 버튼만 누르면 됩니다. Qkaliber는 지정된 섹션 프로파일을 기반으로 전체 압연 절차를 자동으로 생성하고 프로파일 요소의 유동을 분석하여 매개변수를 기반으로 롤 패스 설계를 평가합니다. Qkaliber는 롤링 방식, 롤 도면, 그루브 도면과 같은 문서를 생성할 수 있습니다.

자동화된 롤 패스 설계를 시뮬레이션과 통합하여 압연 공정 개발 속도가 크게 향상되어 생산성을 높일 수 있습니다.
