[압출] 알루미늄 압출 프로파일의 휨, 금형 개선으로 직진도 확보

작성자
caetech
작성일
2026-04-30 05:03
조회
205



QForm UK Extrusion · Consulting Case #10

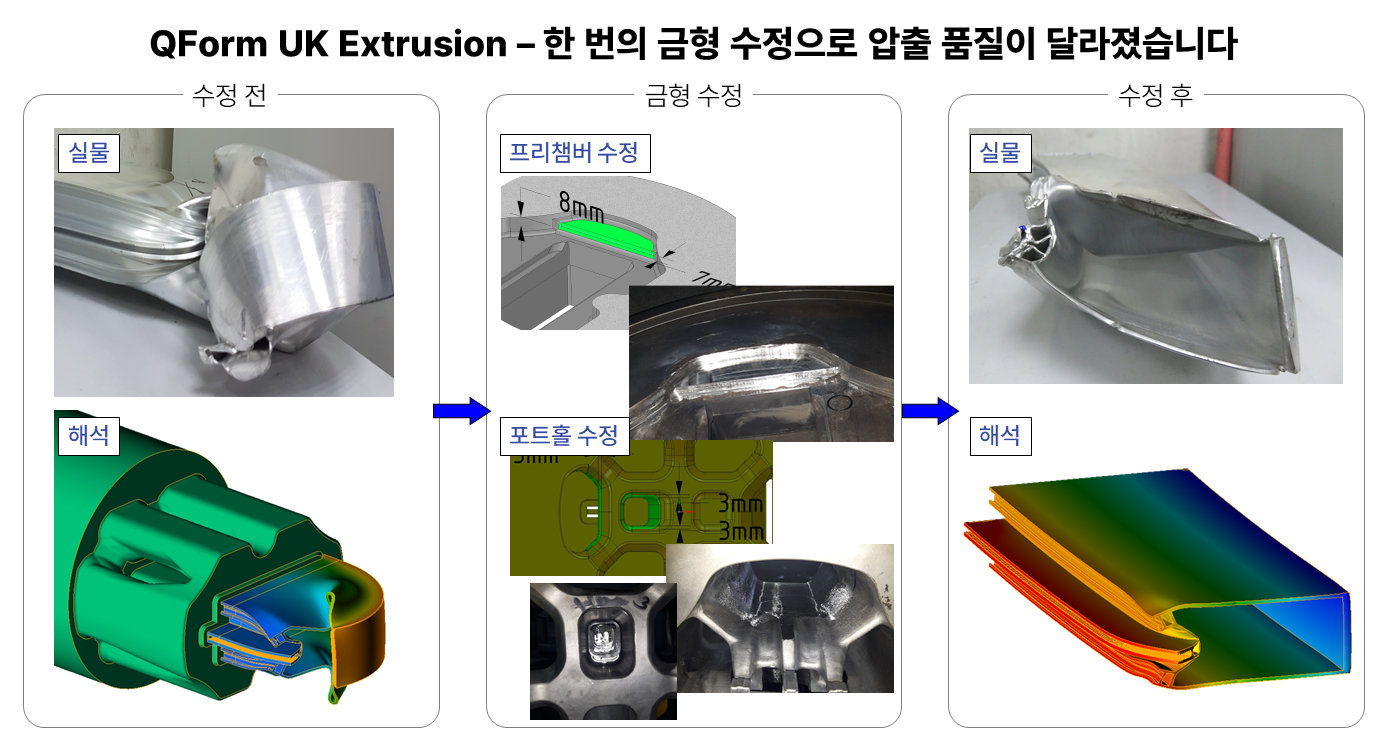

알루미늄 압출 프로파일의 휨, 금형 개선으로 직진도 확보

복잡 단면 압출재에서 발생한 프로파일 휨의 원인을 금형 내부 속도 불균형으로 확인하고,
프리챔버와 포트홀 형상을 수정하여 압출 속도 편차와 제품 직진도를 개선한 사례



01
개요

  • 속도 불균형으로 압출 프로파일 휨 발생
  • 반복적인 금형 수정에도 원인 규명에 한계
  • 해석으로 금형 내부 속도 편차를 정량 분석

02
적용 분야

  • 복잡 단면 알루미늄 프로파일 압출
  • 배터리팩·구조재·방열용 자동차 부품
  • 히트싱크와 프레임 등 산업용 프로파일

03
개선 방향

  • 프리챔버 구조를 수정해 소재 유동 조절
  • 포트홀 면적 변경으로 압출 속도 균일화
  • 해석 기반으로 금형 수정 방향 사전 검토

04
기대 효과

  • 속도 편차 감소로 프로파일 직진도 확보
  • 치수 공차와 금형 수정 횟수 감소
  • 해석 기반 설계 표준화와 재현성 향상


컨설팅 결과

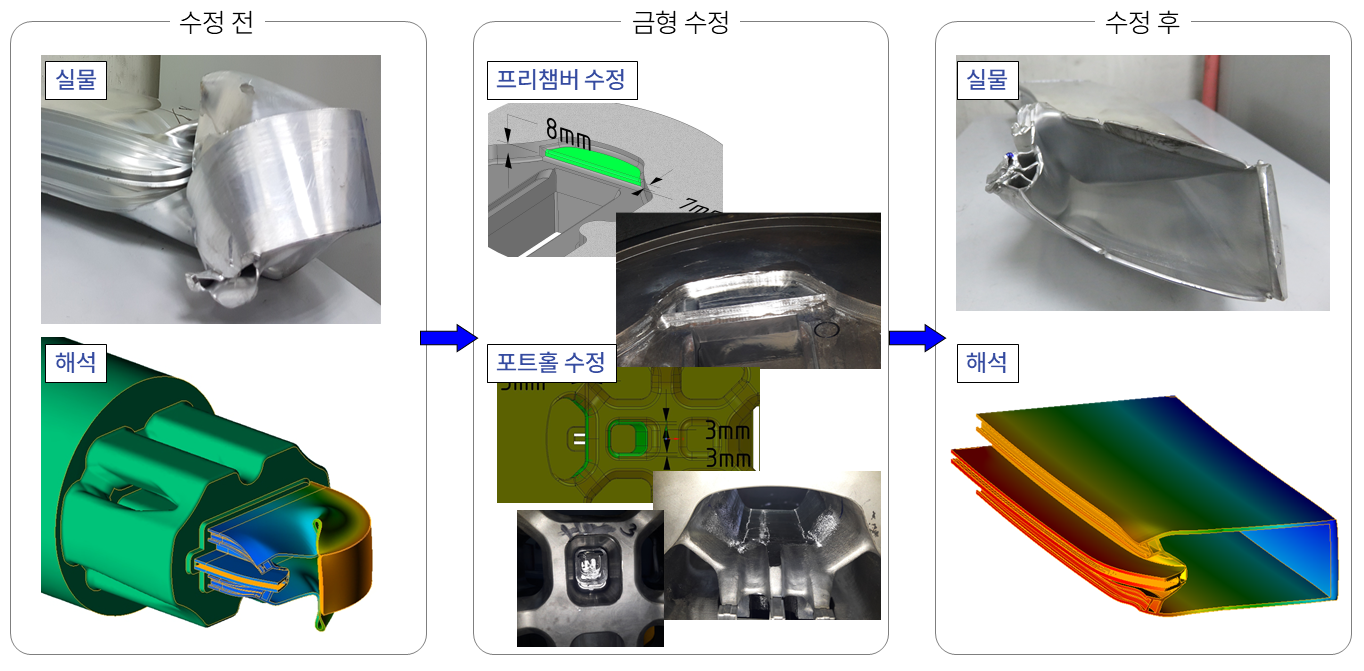

QForm UK 압출 해석을 이용해 복잡 단면 프로파일의 속도 불균형을 분석하고 프리챔버와 포트홀 형상을 수정하여 직진도를 개선한 컨설팅 사례


Courtesy of CAE Technology
