[압연] Wide beam 압연 공정 최적화 사례
작성자
caetech
작성일
2026-05-08 00:56
조회
40

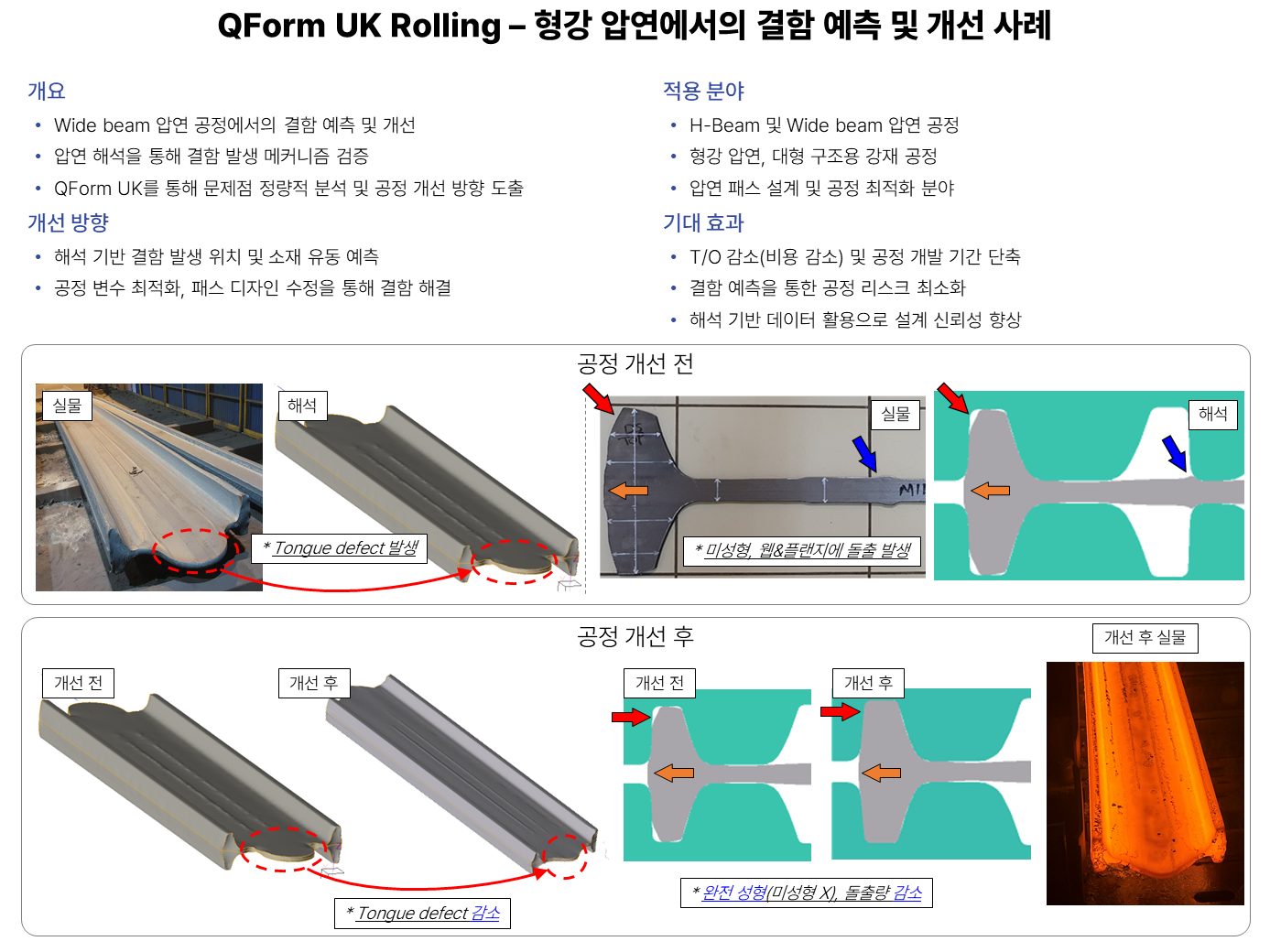

📌 문제
- Wide beam 압연 공정에서 Tongue defect 및 미성형, 스프레드 돌출 결함 발생
- 대형 압연 특성 상, 과도한 비용으로 반복적인 T/O 불가
- 해석 기반의 원인 파악 및 개선 방향 도출 필요
🛠️ 개선 방법
- 해석 기반 결함 발생 위치 및 소재 유동 예측
- 공정 변수 최적화, 패스 디자인 수정을 통해 결함 해결
📍 적용 분야
- H-Beam 및 Wide beam 압연 공정
- 형강 압연, 대형 구조용 강재 공정
- 압연 패스 설계 및 공정 최적화 분야
✅ 기대 효과
- T/O 감소(비용 감소) 및 공정 개발 기간 단축
- 결함 예측을 통한 공정 리스크 최소화
- 해석 기반 데이터 활용으로 설계 신뢰성 향상
#압연 #형강압연 #와이드빔 #Widebeam #h-beam #압연공정 #공정해석 #압연시뮬레이션 #압연해석 #CAE #FEA
#유한요소해석 #소성가공 #압연공정해석 #공정설계 #공형 #패스설계 #패스디자인 #passdesign #롤패스 #rollpass #품질개선 #최적화
