[단조] 300타 만에 깨지던 금형, 왜 그랬을까?
작성자
caetech
작성일
2026-05-15 00:15
조회
25

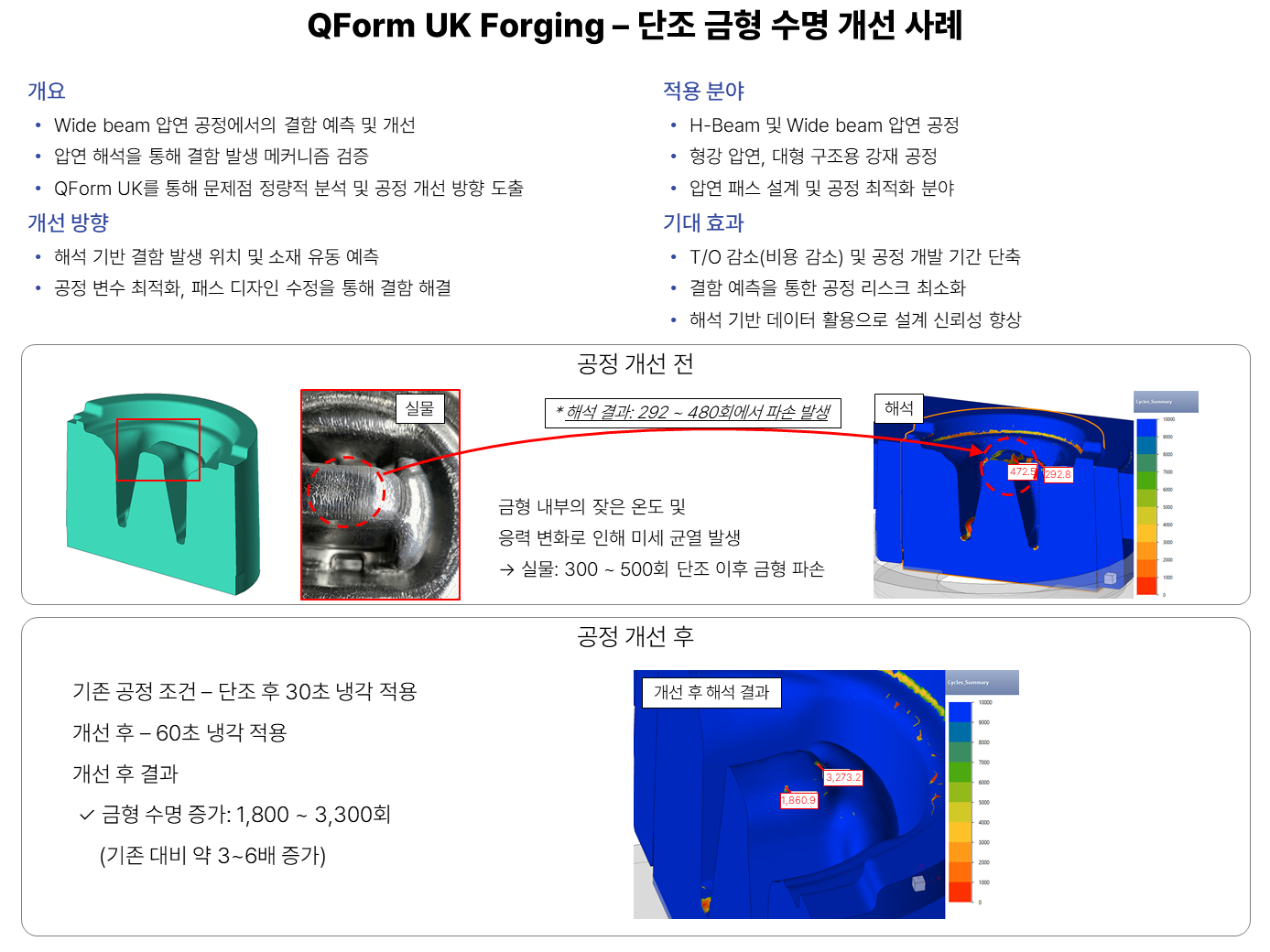

📌 문제- 반복적인 열간 단조 공정에서 발생하는 금형 균열 및 조기 파손 문제 분석
- 금형 내부의 온도 변화와 반복 응력에 의해 발생하는 열피로(Thermal fatigue) 현상 발생
🛠️ 개선 방법
- 반복 가열-단조 조건을 적용한 금형 열-응력 해석 수행
- 단조 후 냉각 시간 변화에 따른 금형 온도 및 응력 분포 비교
- 단조 사이클 조건 변경을 통해 금형 열집중 및 열피로 감소 효과 검토
- 30초 / 60초 냉각 조건의 금형 수명 차이 분석
📍 적용 분야
- 열간 단조(Hot forging) 공정
- 자동차 및 산업기계용 단조 금형
- 양산 단조 라인
- 금형 파손 및 균열 문제 개선이 필요한 공정
- 금형 수명 예측 및 예지보전 분야
✅ 기대 효과
- 금형 조기 파손 원인 사전 예측 가능
- 금형 수명 확보로 인한 교체 비용 및 리스크 감소
- 금형 유지보수 및 생산 계획 수립 효율 향상
- 공정 조건 최적화를 통한 생산 안정성 향상
#QFormUK #Forging #Simulation #FEA #CAE #die #lifecycle #hotforging #crack #fatigue #단조 #열간단조 #금형수명 #금형파손 #수명예측 #피로파괴
#유한요소해석 #소성가공 #단조공정해석 #공정설계 #금형 #금형설계 #공정설계 #공정최적화 #최적화
(주)CAE테크놀러지
☎️전화)02-2658-5695
🖨️팩스)02-2658-5696
📧info@caetech.co.kr
