[판재] Crimping plug 성형 불량, Stampack Xpress로 사전 예측 및 개선

작성자
caetech
작성일
2026-07-23 10:58
조회
49



Stampack Xpress · Consulting Case #14

Crimping Plug 성형 불량, 해석 기반으로 개선

전개 형상 오차와 스프링백을 분석하고, 블랭크 크기와 굽힘 각도를 조정하여 목표 형상을 확보한 사례



01
개요

  • Crimping Plug 성형 후 전개 형상 오차 발생
  • 스프링백으로 인해 목표 굽힘 형상 확보에 어려움
  • Stampack Xpress 해석을 통해 성형 문제 검토

02
적용 분야

  • 전기·전자용 커넥터 및 단자 부품
  • Progressive Die 기반 판재 굽힘 공정
  • 자동차 및 전장용 정밀 판재 부품

03
개선 방향

  • 전개 형상 오차를 고려한 블랭크 크기 조정
  • 스프링백 결과를 반영하여 굽힘 각도 보정
  • 금형 수정 전 해석을 통한 개선 조건 검토

04
기대 효과

  • 목표 형상 확보를 위한 금형 수정 횟수 감소
  • 시제품 제작 비용과 제품 개발 기간 단축
  • 성형 정밀도와 공정 안정성 향상


컨설팅 결과

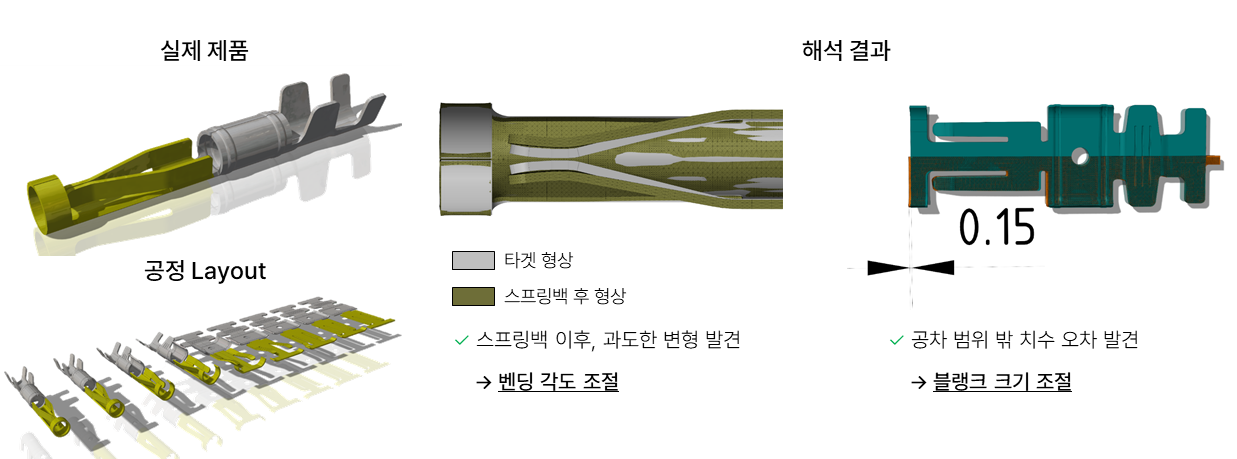

Stampack Xpress 판재성형해석을 이용한 Crimping Plug 성형 컨설팅 결과. 전개 형상 오차와 스프링백을 분석하여 블랭크 크기와 굽힘 각도를 최적화한 사례


Courtesy of CAE Technology
