블랭크 형상 최적화로 제품 형상 오차 개선

Stampack Xpress의 Trim Optimizer를 적용하여 스프링백 이후의 제품 형상 편차를 분석,
블랭크 형상을 반복 보정하여 초기 2.4 mm의 편차를 0.038 mm까지 줄인 사례



01
개요

  • 초기 설계안에서 최대 2.4 mm의 형상 편차 발생
  • 목표 형상 확보를 위한 블랭크 형상 수정 필요
  • Trim Optimizer를 이용한 편차 개선 검토

02
적용 분야

  • 자동차 및 산업용 판재 성형 부품
  • 프레스 성형 후 트리밍 공정
  • 형상 정밀도가 요구되는 판재 부품

03
개선 방향

  • 스프링백 결과를 반영한 블랭크 형상 보정
  • 보정 단계별 목표 제품과의 형상 편차 비교
  • 반복 계산을 통한 블랭크 형상 최적화

04
기대 효과

  • 제품 형상 정밀도 확보
  • 금형 및 블랭크 형상 반복 수정 최소화
  • 개발 효율 및 생산성 향상


컨설팅 결과

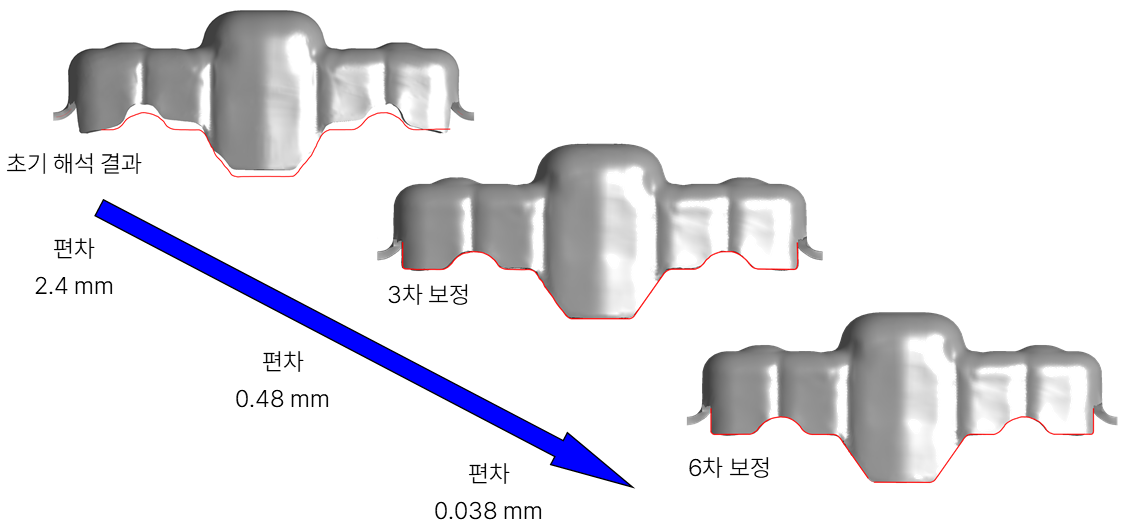

Stampack Xpress Trim Optimizer를 이용하여 블랭크 형상을 최적화하고 제품 형상 편차를 2.4 mm에서 0.038 mm로 줄인 컨설팅 사례


Courtesy of CAE Technology
