기어 열간 단조 금형 파손, 분할 금형으로 수명 개선

기어 열간 단조 공정의 금형 응력과 파손 위험부를 분석하고,
위험부를 분리한 조립식 분할 금형을 적용하여 금형 피로수명과 경제성을 개선한 사례



01
개요

  • 기어 열간 단조 중 금형 국부 파손 발생
  • 치형 하단부에 높은 응력과 손상 집중
  • 반복적인 금형 교체로 유지비용 증가

02
적용 분야

  • 자동차 및 산업용 정밀 기어 부품
  • 기어 열간 단조 공정
  • 고하중 단조 금형 수명 평가

03
개선 방향

  • 평균응력과 유효응력 분포 분석
  • 파손 모델을 이용한 금형 위험부 예측
  • 위험부 교체가 가능한 분할 금형 적용

04
기대 효과

  • 금형 피로수명 기존 대비 157% 향상
  • 금형 블록 20개 기준 연간 18,000달러 절감
  • 금형 유지보수성과 생산 안정성 향상


컨설팅 결과

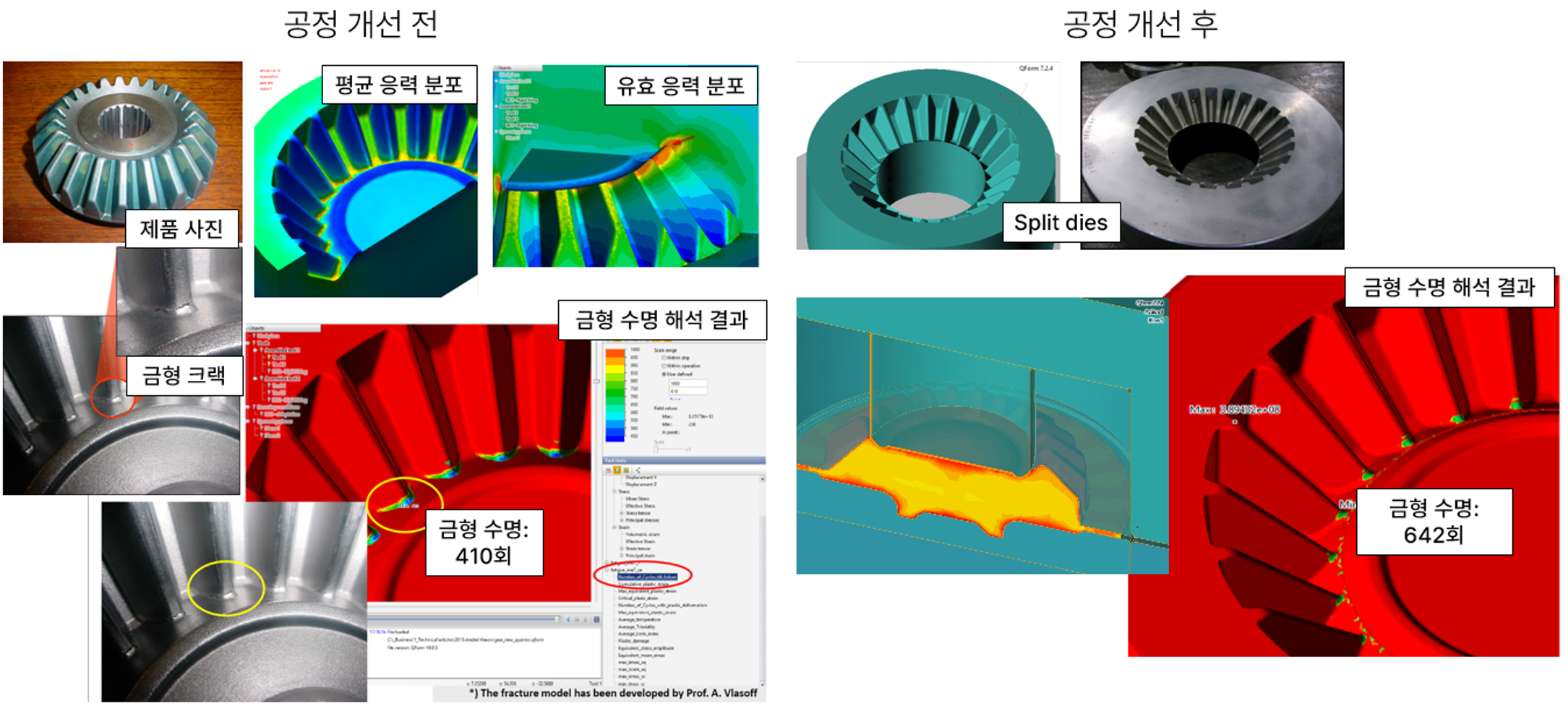

QForm 기어 열간 단조 해석을 통해 금형 파손 위험부를 예측하고 분할 금형을 적용하여 피로수명을 개선한 사례


Courtesy of Cramlington Precision Forge (UK)
