솔리드 프로파일 압출 유동 불균형, Mandrel Die 최적화로 개선

솔리드 프로파일 압출에서 특정 영역의 과도한 유동 속도를 분석하고,
QExDD를 이용해 Mandrel과 Port Hole 형상을 단계적으로 변경하여 소재 유동을 개선한 사례



01
개요

  • 솔리드 프로파일 일부 영역의 유동 속도 과다
  • 단면 위치별 소재 유출 속도 차이 발생
  • 압출 다이 구조 개선을 통한 유동 제어 필요

02
적용 분야

  • 알루미늄 솔리드 프로파일 압출
  • 복잡 단면 압출 다이 설계
  • 압출재 유동 균형 및 금형 최적화

03
개선 방향

  • QExDD 기반 기존 Flat Die 유동 분석
  • Mandrel과 Port Hole 형상 단계별 변경
  • Variant 비교를 통한 최종 금형 설계 선정

04
기대 효과

  • 프로파일 단면의 소재 유동 균형 개선
  • 국부 과속 영역과 형상 불균형 감소
  • 금형 수정 횟수와 설계 검토 시간 단축


컨설팅 결과

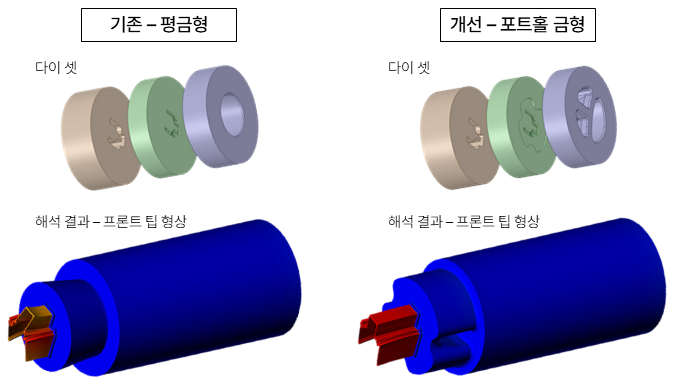

QExDD 압출 해석을 통해 솔리드 프로파일의 Flat Die를 Mandrel Die로 변경하고 Port Hole 형상을 최적화하여 소재 유동을 개선한 사례


Courtesy of CAE Technology
