QForm · Consulting Case #22

다단 형강 압연 공정, 현장 데이터 기반 해석으로 정밀 재현

SVP27 형강의 다단 압연 공정을 실제 Mill 450 운전 조건으로 해석하고,
온도·구동부 하중·단면 형상을 실측 데이터와 비교하여 공정 예측 신뢰성을 검증한 사례



01
개요

  • SVP27 프로파일의 다단 압연 공정 해석
  • 실제 Mill 450의 운전 조건을 해석에 적용
  • 실측 결과와 비교하여 해석 신뢰성 검증

02
적용 분야

  • 광산 지보용 SVP27 형강 프로파일
  • 다패스 형강 압연 및 열간 압연 공정
  • 산업용 압연 공정 해석 및 검증

03
개선 방향

  • 실측 운전 조건 기반 경계조건 설정
  • 패스별 온도와 구동부 하중 비교 검증
  • 전 패스 단면 형상을 실측값과 비교

04
기대 효과

  • 압연 온도 평균 오차 1.1% 수준 확인
  • 구동부 하중 평균 일치도 91.31% 확보
  • 단면 형상 평균 일치도 96.3% 확보

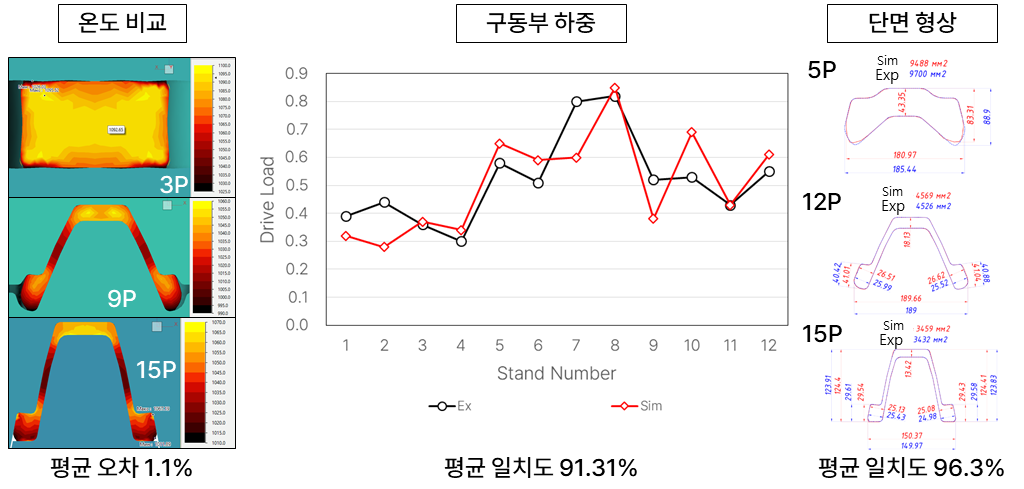

컨설팅 결과



QForm 형강 압연 해석을 이용해 SVP27 프로파일의 온도와 구동부 하중 및 단면 형상을 실측 데이터와 비교하여 해석 신뢰성을 검증한 사례


Courtesy of CAE Technology
