[Hawk·AI 기술자료] 텔레센트릭 렌즈와 일반 렌즈, AI 검출 성능은 어떻게 달라질까?
[Hawk·AI 기술자료] 텔레센트릭 렌즈와 일반 렌즈의 차이
렌즈 선택이 AI 학습 데이터 품질과 검사 안정성에 미치는 영향
AI 비전 검사는 모델만으로 결정되지 않습니다.
같은 결함이라도 렌즈와 조명 조건에 따라 이미지 속 크기, 선명도, 위치, 대비가 달라질 수 있습니다.
AI는 촬영된 이미지를 기준으로 결함 패턴을 학습하기 때문에, 입력 이미지 품질은 검사 성능과 직접 연결됩니다.
따라서 렌즈 선택은 단순한 장비 선택이 아니라, 학습 데이터 품질과 판정 기준을 안정화하기 위한 검사 조건 설계의 일부로 보아야 합니다.
렌즈 차이는 AI 검사 데이터 차이로 이어집니다
텔레센트릭 렌즈제품 위치나 높이 변화에 따른 배율 차이를 줄여, 결함의 위치와 크기를 일정한 기준으로 비교하기 좋습니다.정밀 측정이나 반복 판정이 필요한 검사에 적합합니다. |
일반 렌즈넓은 시야를 확보하기 쉽고 외관 결함 확인에 유리합니다.다만 촬영 거리와 위치 변화에 따라 결함의 크기와 형태가 달라질 수 있습니다. |
렌즈별 AI 검사 적용 관점
| 구분 | 텔레센트릭 렌즈 | 일반 렌즈 |
|---|---|---|
| 학습 데이터 | 결함 크기와 위치가 일정하게 표현되어 데이터 일관성 확보에 유리합니다. | 촬영 거리와 각도에 따라 결함 표현이 달라질 수 있습니다. |
| 검출 안정성 | 반복 촬영 기준이 안정적이어서 판정 재현성을 높이기 좋습니다. | 초점, 밝기, 왜곡 변화가 있으면 판정 기준이 흔들릴 수 있습니다. |
| 적합 검사 | 치수 측정, 위치 비교, 형상 비교, 반복 판정 검사에 적합합니다. | 넓은 영역의 표면 결함 유무 확인과 외관 검사에 적합합니다. |
| 검토 포인트 | 렌즈 선정, 작업 거리, 검사 영역을 정밀하게 맞추는 것이 중요합니다. | 조명, 초점, 왜곡 보정 조건을 함께 검토해야 합니다. |
스크래치 결함 촬영 비교
스크래치 검사는 유무 확인뿐 아니라 길이, 방향, 두께, 배경 대비가 중요합니다.
렌즈 조건에 따라 결함 표현이 달라지면 학습 데이터의 일관성도 함께 달라질 수 있습니다.
|

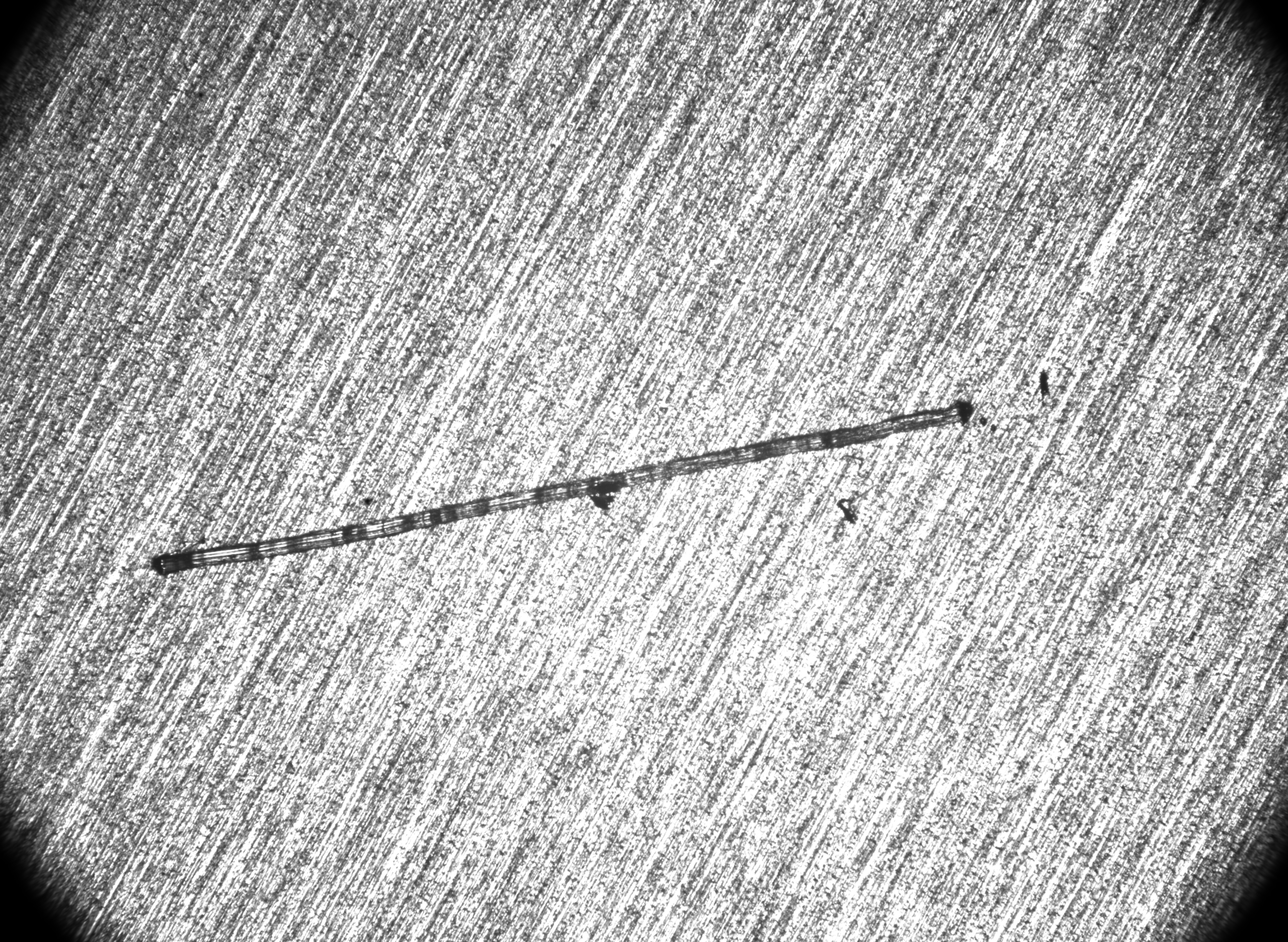

Telecentric Lens  렌즈 특성원근 왜곡과 배율 변화를 줄여 스크래치의 길이와 위치를 안정적으로 비교하기 좋습니다.AI 검사 관점형상과 위치 비교가 필요한 학습 데이터 확보에 유리합니다. |

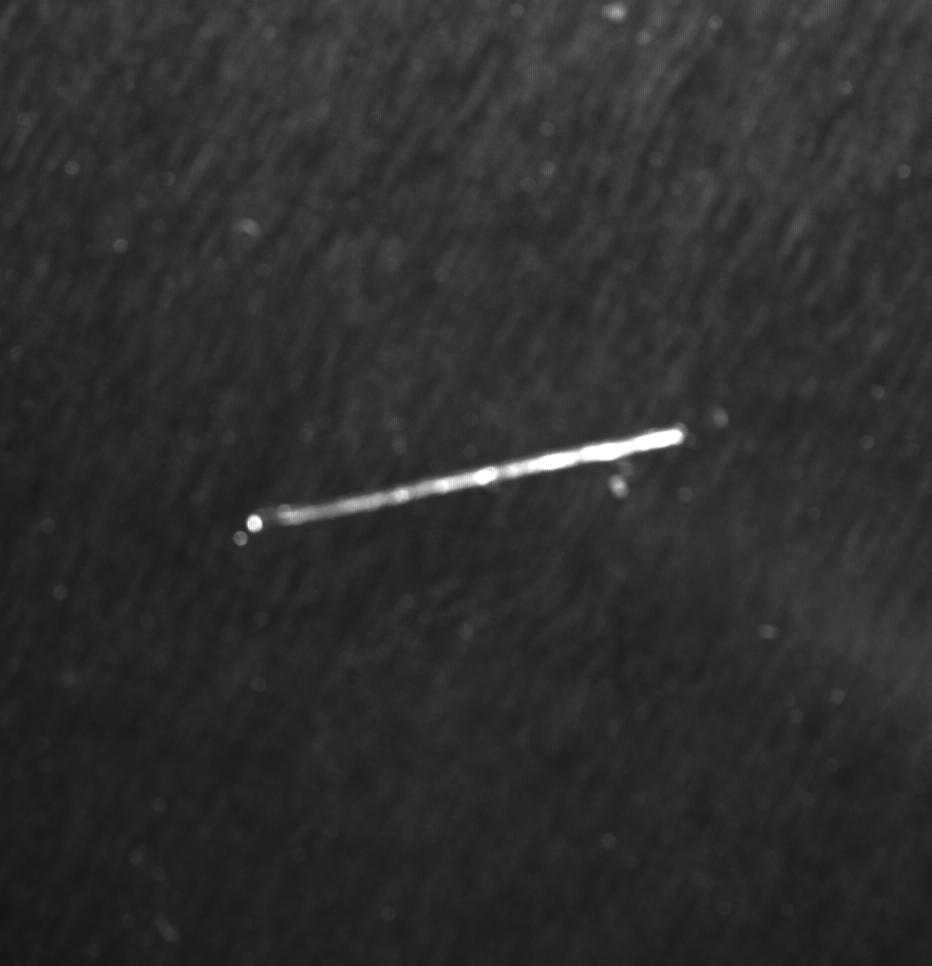

Normal Lens  렌즈 특성넓은 영역 확인에는 유리하지만, 거리와 위치 변화에 따라 결함 크기가 달라질 수 있습니다.AI 검사 관점초점, 밝기, 조명 반사 조건을 함께 관리해야 합니다. |
찍힘 및 미세 결함 촬영 비교
미세 찍힘이나 작은 이물은 표면 반사와 초점 조건에 따라 검출 난이도가 크게 달라집니다.
결함이 배경과 충분히 분리되어 보여야 안정적인 학습과 판정이 가능합니다.
|

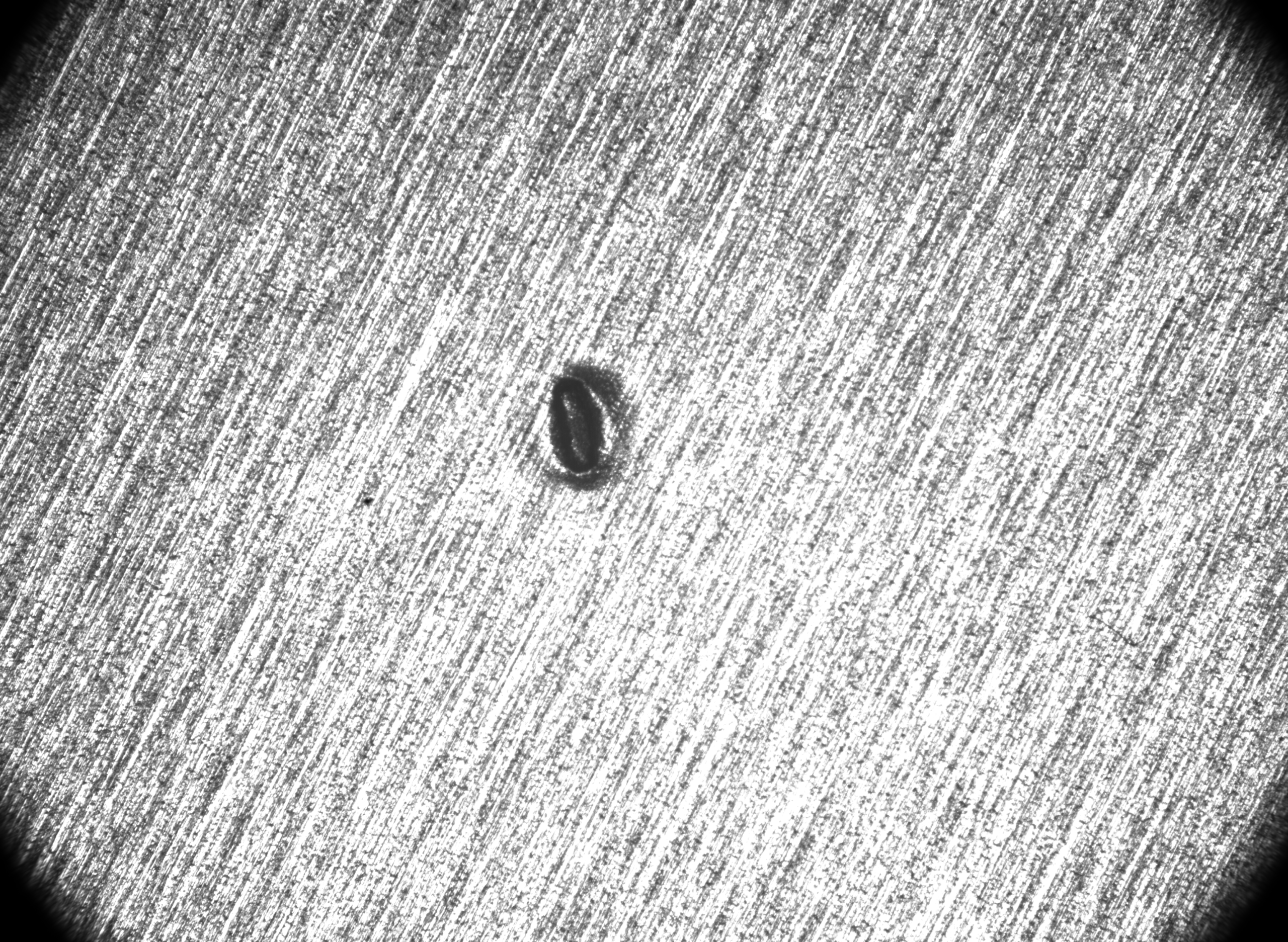

Telecentric Lens  렌즈 특성작은 결함의 위치와 크기를 일정한 기준으로 비교하기 좋습니다.AI 검사 관점미세 결함 검사와 정량 판단이 필요한 공정에 적합합니다. |

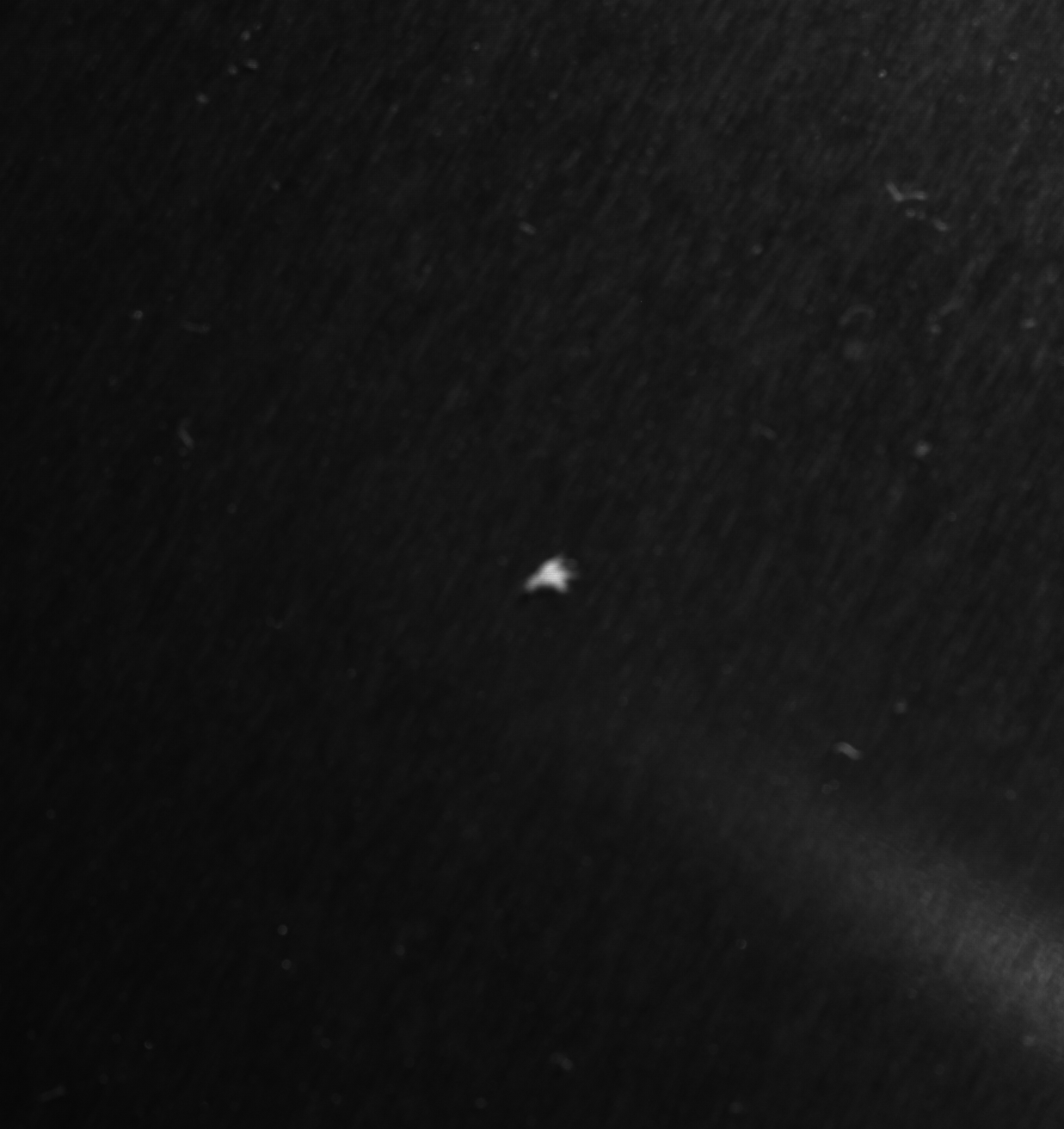

Normal Lens  렌즈 특성넓은 영역 확인에는 유리하지만, 미세 결함은 조건에 따라 다르게 보일 수 있습니다.AI 검사 관점조명, 초점, 촬영 거리 조건을 먼저 정리하는 것이 중요합니다. |
렌즈 선택은 AI 검사 공정의 일부입니다
정밀 측정 중심 검사
치수 측정, 위치 비교, 반복 판정이 필요한 경우에는 텔레센트릭 렌즈를 중심으로 검토하는 것이 좋습니다.결함 검출 결과와 측정값을 함께 활용하는 공정에 적합합니다.
외관 결함 중심 검사
넓은 영역의 표면 결함 유무를 확인하는 경우에는 일반 렌즈도 활용할 수 있습니다.다만 판정 안정성을 위해 조명, 초점, 왜곡 보정 조건을 함께 검토해야 합니다.
AI 비전 검사는 렌즈, 조명, 알고리즘을 함께 봐야 합니다
AI 비전 검사의 성능은 입력 이미지 품질에서 시작됩니다.
결함이 선명하게 보이지 않거나 위치에 따라 크기와 형태가 다르게 촬영되면 판정 결과도 흔들릴 수 있습니다.
Hawk·AI는 렌즈, 조명, 카메라, AI 모델, 판정 로직, 데이터 관리까지 하나의 검사 프로세스로 연결하여
제조 현장에 맞는 AI 비전 검사 시스템을 구축합니다.
