[QForm으로 읽는 소성가공 #1] 알루미늄 압출재의 용접 품질, 어떻게 예측할까?
[QForm으로 읽는 소성가공 #1] 알루미늄 압출재의 용접 품질, 어떻게 예측할까?
QForm Extrusion 해석을 활용한 포트홀 다이 압출 용접 품질 예측 논문 요약
논문 정보
논문명: Quality prediction of longitudinal seam welds in aluminium profile extrusion based on simulation
저자: Ivan Kniazkin, Andrey Vlasov
저널: Procedia Manufacturing 50, 2020, pp. 433–438
주제: QForm Extrusion 해석과 실험 결과를 이용한 알루미늄 압출재 종방향 용접 품질 예측
한 줄 요약
용접 품질은 단순히 용접실 압력만으로 판단하기 어렵고, 소재 유동의 균형까지 함께 고려해야 더 정확하게 예측할 수 있습니다.
이런 경험 없으셨나요?
해석에서는 괜찮았는데, 실제 제품에서는 용접 불량 발생
압출 후 절단, 가공 또는 하중이 작용하는 과정에서 특정 용접부를 따라 균열이나 박리가 발생하는 경우가 있습니다.용접실 압력은 충분한데 품질 문제가 발생
기존에는 압력이 높으면 용접 품질이 좋다고 판단하지만, 실제로는 소재 흐름이 불균형하면 용접 품질이 낮아질 수 있습니다.T/O 이후 반복되는 금형 수정
포트홀, 브릿지, 챔버, 베어링 조건이 복합적으로 작용하기 때문에 실제 시험 후에야 문제 위치를 확인하는 경우가 많습니다.기존 용접 품질 평가의 한계
기존의 압출 용접 품질 평가는 주로 용접 챔버 내 압력, 평균 응력, Plata-Piwnik Criterion, Donati-Tomesani Criterion과 같은 기준을 사용했습니다.
하지만 이 논문에서는 이러한 기준들이 모든 프로파일 형상 및 압출 조건에 보편적으로 적용되기 어렵다는 점을 보여줍니다. 어떤 형상에서는 잘 맞지만, 다른 형상에서는 실제 불량 위치를 제대로 예측하지 못할 수 있습니다.
즉, “압력이 높으면 용접 품질이 좋다”는 기준만으로는 부족합니다.
핵심 아이디어
실제 불량 위치를 분석하는 과정에서 용접 품질에 영향을 주는 또 다른 원인을 확인했습니다. 바로 소재 유동 불균형(Flow Imbalance)입니다.
소재 유동 불균형이란?
포트홀을 통과한 소재가 용접실에서 다시 합류할 때, 각 유동의 속도 차이가 크게 발생하는 현상입니다.왜 중요한가?
분리된 소재의 유동이 충분한 압력으로 다시 접촉하더라도, 서로 다른 속도로 미끄러지듯 합류하면 안정적인 용접 결합이 형성되기 어렵습니다.논문에서 제안한 개선점
기존 압력 기반 기준에 소재 유동 불균형 계수(Imbalance Factor)를 반영하여 실제 용접 품질 예측 정확도를 높였습니다.실험 결과와 해석 결과 비교

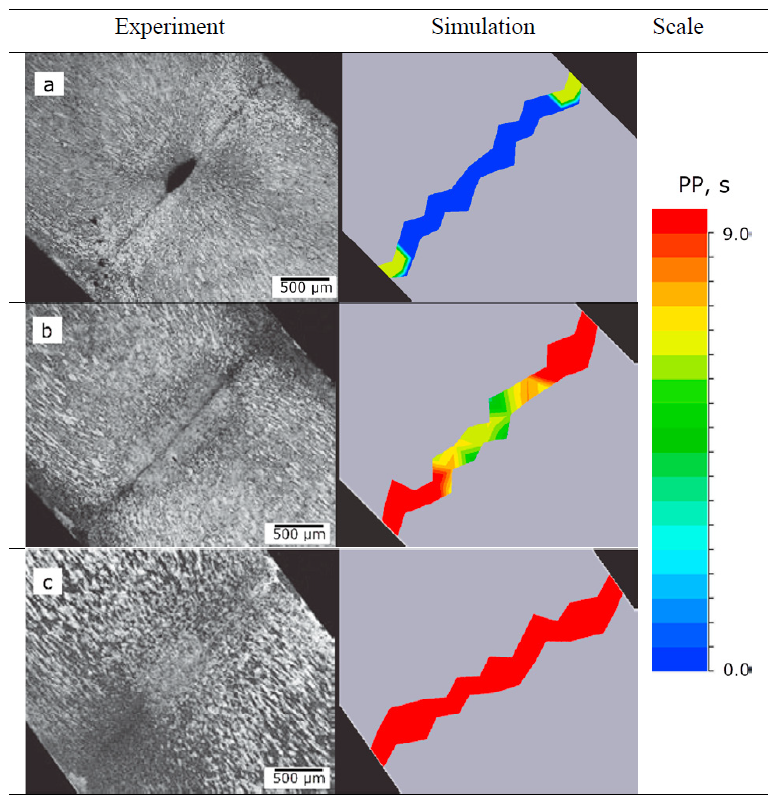

논문에서는 AA6082 압출재를 대상으로 Welding Chamber 높이를 변화시키며 실험 단면 조직과 QForm Extrusion 해석 결과를 비교했습니다.
실무적으로 의미하는 점
용접실 높이가 낮은 조건에서는 용접이 제대로 형성되지 않았고, 높이가 증가할수록 Mechanical Welding을 거쳐 Structural Welding에 가까운 상태로 변화했습니다. QForm 해석 결과도 이러한 실험 경향을 유사하게 재현하여, 용접 품질 예측에 활용 가능함을 보여줍니다.왜 그런 결과가 나왔을까?
논문에서는 기존 압력 기반 기준만으로 설명되지 않았던 실제 불량 위치를 분석하기 위해 소재 유동의 속도 분포와 개선된 용접 품질 결과를 함께 검토했습니다.
|

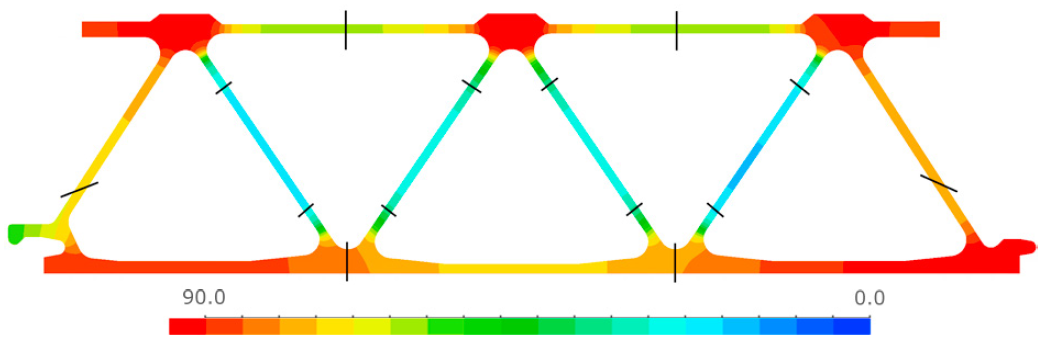

Velocity Distribution  속도 분포 결과합류하는 소재 유동 간 속도 차이가 큰 위치를 확인할 수 있습니다. 논문에서는 이러한 유동 불균형이 실제 용접 불량 위치와 관련이 있음을 확인했습니다. |

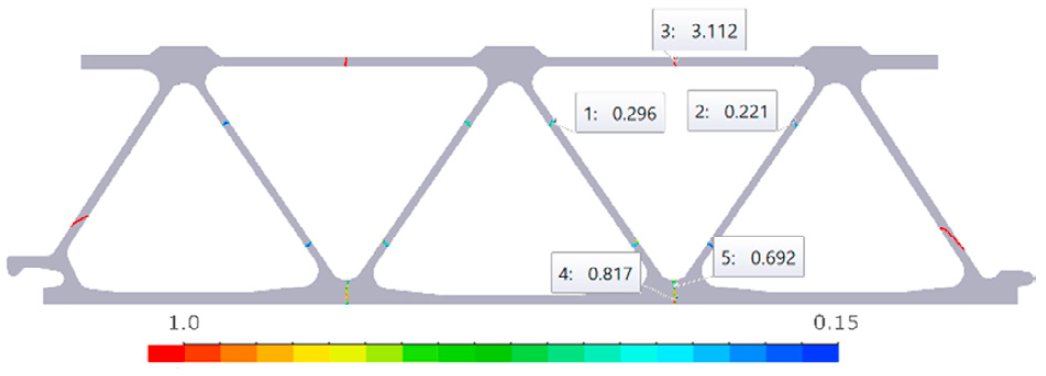

Welding Quality  용접 품질 결과개선된 용접 품질 기준은 소재 유동 불균형을 반영하여 기존 기준으로는 찾기 어려웠던 취약 용접부 위치를 더 명확하게 보여줍니다. |
압력만 보면 놓치는 문제
논문에서는 실제 산업용 AA6082 프로파일을 대상으로 기존 압력 기반 기준을 검증했습니다. 그 결과, 기존 기준에서는 문제가 없는 것으로 나타났지만 실제 제품에서는 특정 내부 용접부에서 박리와 균열이 발생했습니다.
중요 실무 포인트
해석 결과에서 압력 또는 기존 용접 기준 값이 높게 나타나더라도, 실제 제품의 용접 품질이 반드시 양호하다고 판단해서는 안 됩니다. 포트별 유량과 합류 유동의 균형을 함께 확인해야 합니다.QForm 용접 품질 예측의 차별점
QForm Extrusion을 활용하면 용접실 압력뿐만 아니라 소재 유동, 속도 분포, 용접부 주변의 흐름 균형을 함께 검토할 수 있습니다.
기존 관점용접실 압력과 체류 시간을 중심으로 용접 품질을 판단합니다. 압력이 높으면 용접 품질이 좋다고 보는 접근입니다. |
개선된 관점압력, 체류 시간, 소재 유동 불균형을 함께 고려합니다. 실제 불량 위치와 더 유사한 평가가 가능합니다. |
실무에서는 어떻게 활용할 수 있을까?
이 논문의 핵심은 단순한 연구 결과가 아니라, 압출 금형 설계와 공정 조건 검토 단계에서 실제로 활용할 수 있는 판단 기준을 제공한다는 점입니다.
금형 설계포트홀 크기, 브릿지 형상, Welding Chamber 높이, 베어링 조건을 조정하여 소재 유동 균형을 개선할 수 있습니다. |
공정 설계압출 속도, 빌렛 온도, 램 속도 조건을 검토하여 용접실 체류 시간과 유동 안정성을 확보할 수 있습니다. |
품질 문제 분석용접부 균열, 박리, 표면 용접 발생 위치를 해석 결과와 비교하여 원인을 추적할 수 있습니다. |
T/O 전 사전 검토금형 제작 전 용접 품질 취약 위치를 예측하여 반복적인 금형 수정과 시험 비용을 줄일 수 있습니다. |
QForm 용접 품질 값 기준
| Welding Quality | 의미 |
|---|---|
| 1 이상 | Structural Welding : 구조적으로 튼튼한 용접 상태 |
| 0.15 ~ 1 | Mechanical Welding : 용접은 형성되지만 구조적 계면이 남아 있을 수 있음 |
| 0.15 이하 | Absence of Welding. 용접이 충분히 형성되지 않아 박리 또는 균열 가능성이 높음 |
왜 이 논문이 중요한가?
핵심 결론 1
기존 용접 품질 기준은 주로 압력에 기반하지만, 압력은 필요 조건일 뿐 충분 조건은 아닙니다.핵심 결론 2
소재 유동의 속도 불균형은 용접 품질에 직접적인 영향을 줄 수 있으며, 이를 해석 결과에서 확인해야 합니다.핵심 결론 3
QForm 용접 품질 결과는 포트홀 다이 설계, 챔버 높이, 베어링 조건, 압출 속도 검토에 활용할 수 있습니다.실무 메시지
용접 품질 문제는 금형 제작 후에 확인하는 것이 아니라, 해석 단계에서 먼저 검토해야 합니다.문의 및 상담
