[QForm으로 읽는 소성가공 #7] 열간단조 금형은 왜 특정 위치부터 망가질까?

실제 금형 손상 분석과 QForm 해석으로 살펴본 마모·열피로·White Layer 발생 메커니즘




논문 정보


논문명: Wear Mechanisms of the Forging Tool Used in Pre-Forming in a Double Forging System of Truck Parts

저자: Janusz Krawczyk, Aneta Łukaszek-Sołek, Łukasz Lisiecki, Tomasz Śleboda, Marek Hawryluk

저널: Materials 2023, 16, 351

주제: 열간단조 예비성형 금형의 마모·균열·White Layer 발생 메커니즘과 QForm FEM 해석을 이용한 손상 위치 분석




한 줄 요약


열간단조 금형의 손상은 한 가지 원인이 아니라, 높은 온도·응력·소재 유동이 집중되는 위치에서 마모·피로균열·소착·White Layer가 복합적으로 진행된 결과입니다.




이런 경험 없으셨나요?



특정 R부와 Flash 주변만 빠르게 마모된다

금형 전체가 동일한 조건에서 사용되지만 실제로는 일부 코너, Bridge, Flash Gap 부근에서 손상이 집중되는 경우가 많습니다.


마모로 생각했는데 어느 순간 균열이 발생한다

표면 손상이 누적되면서 미세균열이 성장하고, 결국 금형 내부까지 이어지는 큰 균열로 발전할 수 있습니다.


금형 수명이 예상보다 짧다

금형 소재와 경도만으로 수명을 판단하면 실제 공정의 열·응력·마찰 조건에 의한 복합 손상을 놓칠 수 있습니다.




열간단조 금형은 어떤 환경에서 일할까?


연구 대상은 트럭 부품의 이중 열간단조 공정에 사용되는 예비성형 금형으로, 수정된 X37CrMoV5-1 계열 열간공구강으로 제작되었습니다.

항목 연구 조건
소재 42CrMoS4
소재 온도 약 1100°C
금형 초기 온도 약 200~250°C
프레스 LZK 1000, 약 1000 ton Mechanical Press
윤활 10% 수계 Graphite Solution
예상 금형 수명 약 5,000~6,000개 생산



금형 손상은 어디에서 시작됐을까?


사용 후 금형을 3D Scan하여 초기 CAD 형상과 비교한 결과, 금형 전체가 균일하게 마모된 것이 아니라 특정 영역에서 국부적으로 큰 재료 손실이 발생했습니다.

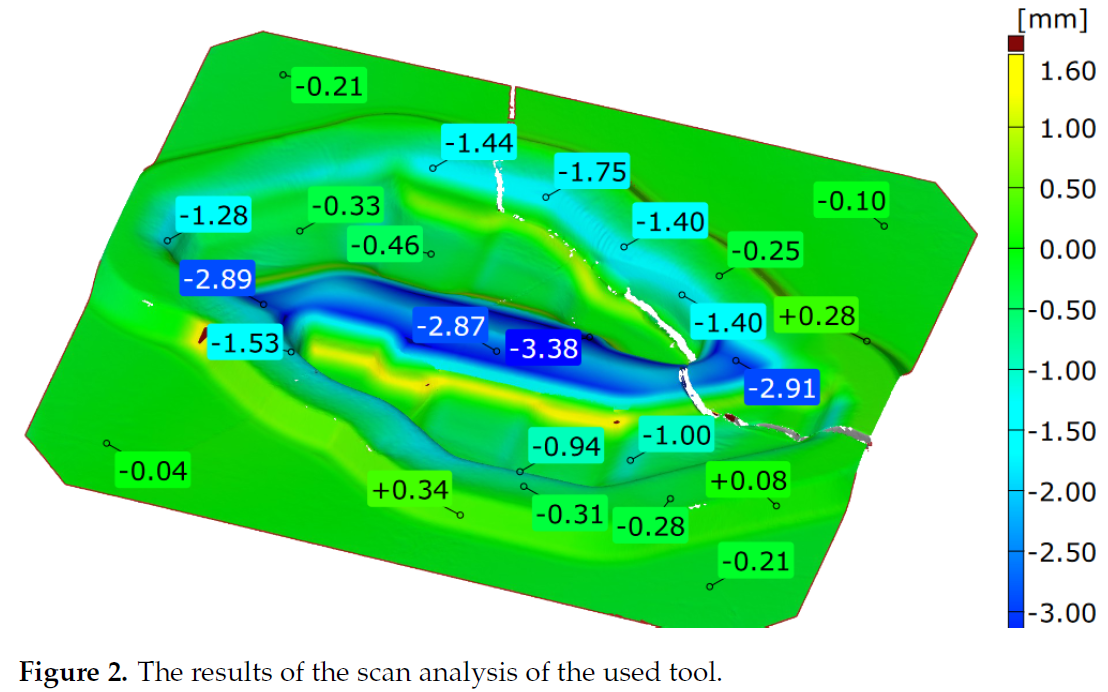

사용 후 단조 금형의 3D Scan 마모 분석 결과


가장 큰 손상

두 제품 사이 중앙부에서는 국부적으로 약 3 mm를 초과하는 재료 손실이 관찰되었습니다.


Flash 방향 소재 유동 영역

소재가 Bridge를 넘어 Flash Groove로 강하게 이동하는 위치에서도 약 1.3~1.8 mm 수준의 마모가 확인되었습니다.


왜 이 위치일까?

소재 유동속도와 접촉압력이 높은 영역에서는 반복적인 마찰과 열부하가 동시에 작용하면서 금형 손상이 빠르게 진행됩니다.




금형 손상은 한 가지가 아니다


연구 결과 금형의 위치에 따라 서로 다른 손상 메커니즘이 우세하게 나타났습니다.


Abrasive Wear

고온 소재가 금형 표면을 빠르게 이동하면서 표면을 반복적으로 긁어 재료가 제거됩니다.


Thermo-Mechanical Fatigue

가열과 냉각, 높은 하중이 반복되면서 표면에서 미세균열이 발생하고 성장합니다.


Adhesive Wear

고온의 소재가 금형 표면에 달라붙고 떨어지는 과정에서 금형 또는 소재 표면이 손상됩니다.


White Layer

극심한 열·변형 조건에서 금형 표면에 매우 단단하지만 취성이 높은 미세조직층이 형성됩니다.




White Layer란 무엇일까?


White Layer는 고온·고압·큰 소성변형을 받는 금형 표면에 형성될 수 있는 매우 얇고 단단한 층입니다.

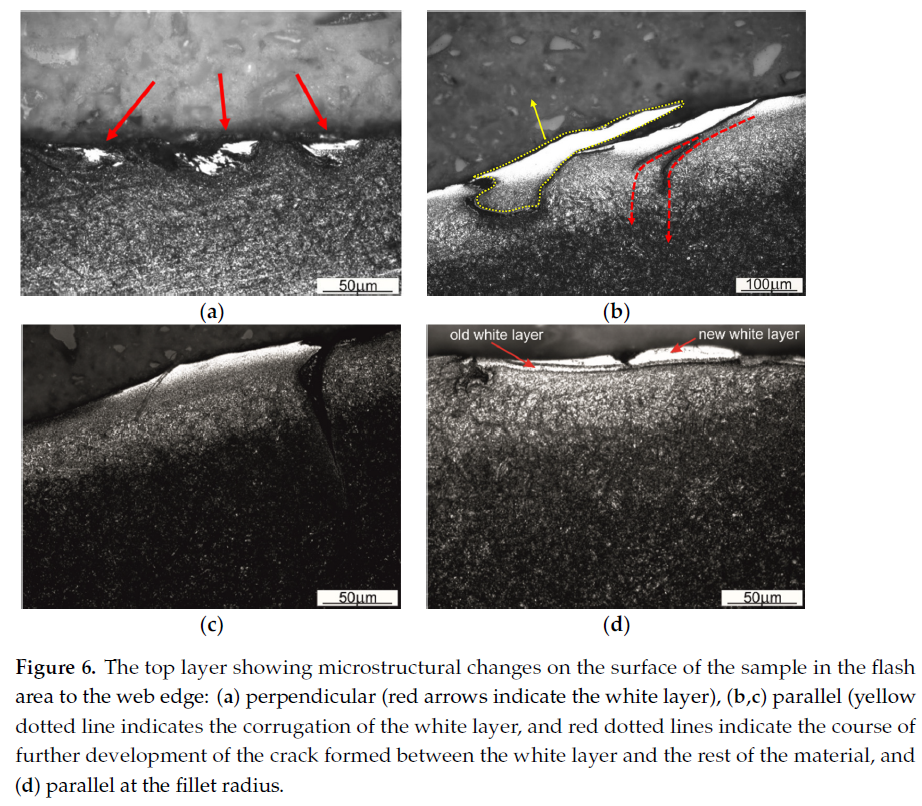

열간단조 금형 표면에서 관찰된 White Layer 미세조직


급격한 가열

강한 마찰과 고온 소재 접촉에 의해 금형 표면 온도가 Austenite Transformation 영역까지 상승할 수 있습니다.


강한 소성변형

고압 상태에서 소재가 빠르게 이동하면서 금형 최표면에도 강한 변형이 발생합니다.


급격한 냉각

소재가 빠져나간 뒤 윤활 및 주변 환경에 의해 급냉되면서 매우 단단하고 취성 높은 표면층이 형성될 수 있습니다.




단단하면 좋은 것 아닌가?


White Layer는 매우 높은 경도를 갖지만, 동시에 매우 취성이 높다는 점이 문제입니다.

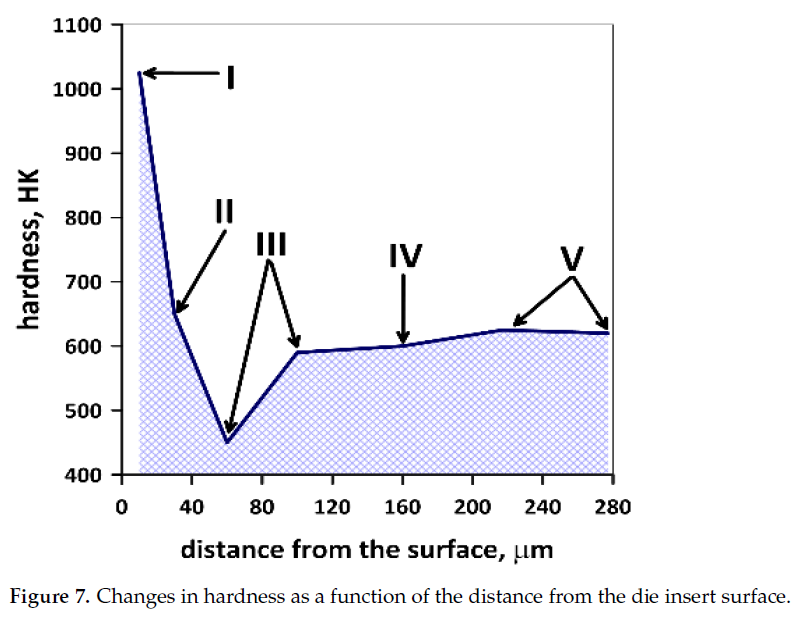

금형 표면으로부터 깊이에 따른 경도 변화와 White Layer


White Layer

연구에서는 표면층 경도가 약 1,000 HK 이상까지 증가한 영역이 확인되었습니다.


그 아래층

White Layer 아래에는 열영향과 Tempering에 의해 상대적으로 경도가 낮아진 층도 존재했습니다.


결과

매우 단단한 표면층이 상대적으로 연한 내부층 위에 존재하면서 층간 응력이 증가하고, 박리와 균열이 발생하기 쉬운 구조가 형성됩니다.




White Layer에서 균열이 시작될 수 있다


논문에서는 White Layer와 모재 사이에서 발생한 균열이 표면과 평행하게 성장한 뒤 점차 금형 내부 방향으로 진행하는 현상을 관찰했습니다.

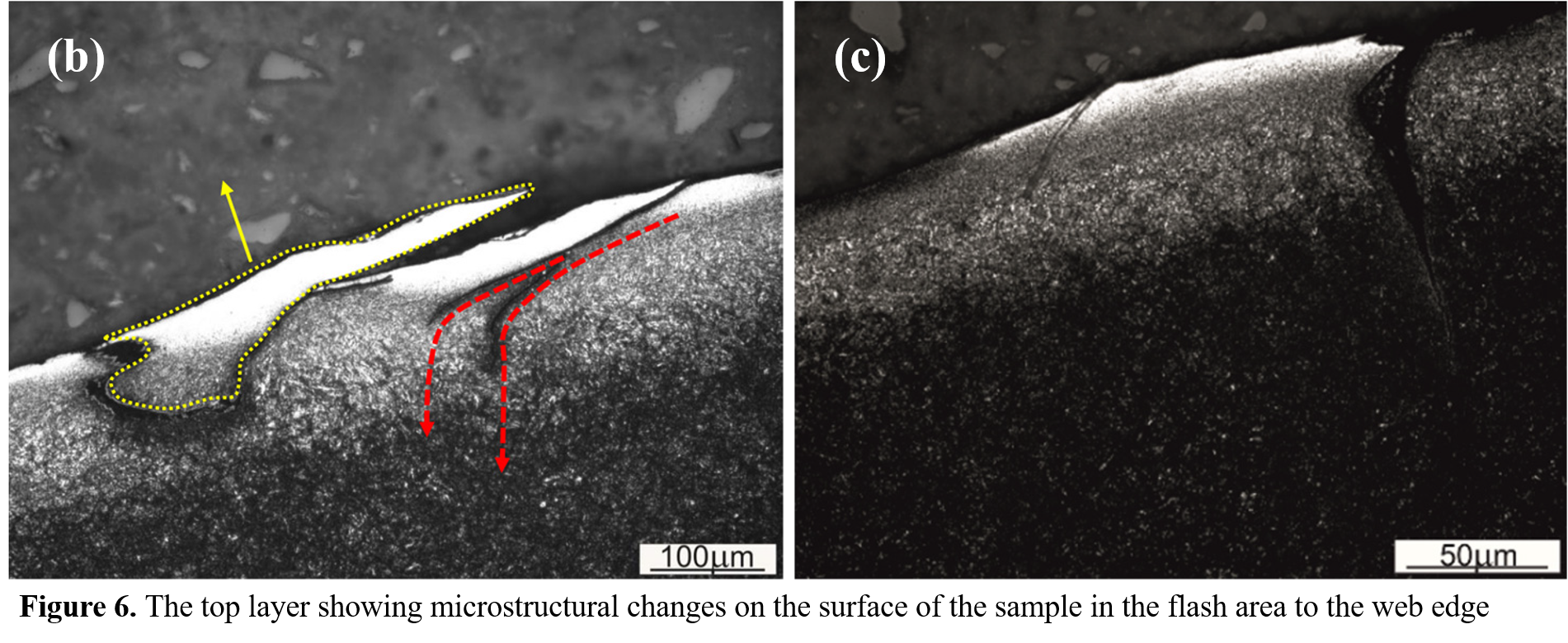

White Layer 주변에서 발생한 균열 성장 과정


1. White Layer 형성

고온·고압 조건에서 매우 단단하고 취성 높은 층이 형성됩니다.


2. 계면 균열 발생

White Layer와 그 아래 모재의 경도 및 조직 차이로 인해 높은 국부응력이 발생할 수 있습니다.


3. 박리 및 Crack 성장

반복 성형 과정에서 균열이 성장하고 표면층이 떨어져 나가면서 새로운 금형 표면이 노출되고 손상이 반복됩니다.




소착도 함께 발생한다


White Layer가 형성되는 고온 영역에서는 소재와 금형 사이에 Adhesive Bond가 형성되면서 소재 일부가 금형 표면에 달라붙는 현상도 관찰되었습니다.

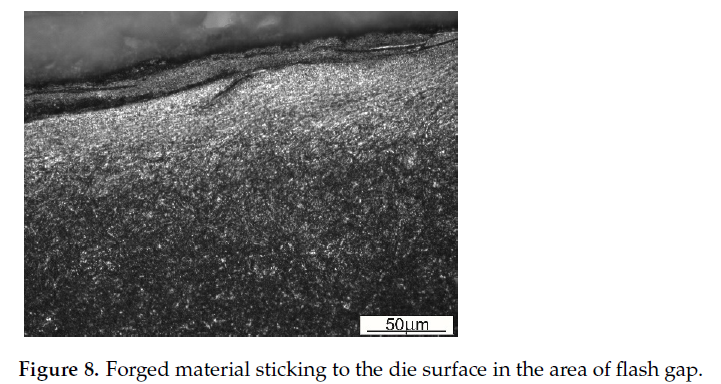

Flash Gap 영역에서 발생한 Forged Material Sticking


Adhesive Wear

고온의 소재가 금형 표면과 강하게 결합한 후 소재 유동 과정에서 일부가 떨어져 금형 표면에 남게 됩니다. 이러한 소착층은 이후 마찰조건과 금형 손상을 더욱 불안정하게 만들 수 있습니다.




큰 균열은 어떻게 성장했을까?


금형 중앙부에서는 표면 손상뿐 아니라 금형을 가로질러 진행하는 큰 균열이 확인되었습니다.

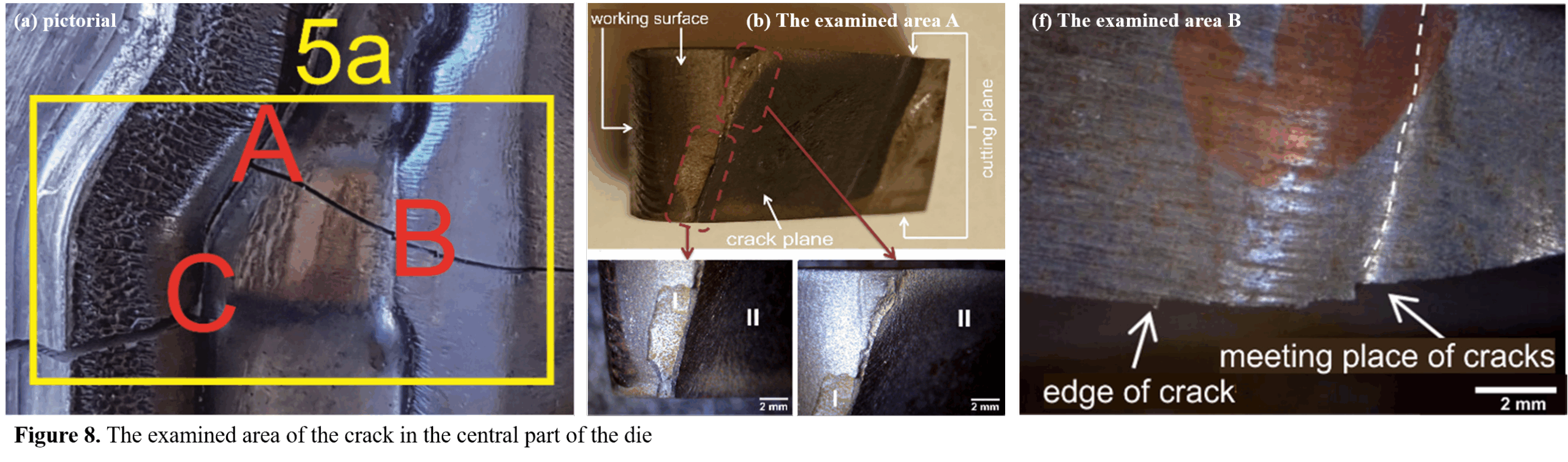

단조 금형 중앙부에서 발생한 Fatigue Crack 및 Delamination


Surface Damage

열피로와 반복적인 접촉압력에 의해 표면층에서 Delamination과 Chipping이 발생했습니다.


Fatigue Crack

반복하중에 의해 발생한 균열이 표면 및 내부에서 각각 성장했습니다.


Crack 연결

서로 다른 위치에서 성장한 균열이 만나면서 Notch가 형성되고, 전체 금형 파손으로 발전할 수 있는 경로가 만들어졌습니다.




QForm 해석에서는 무엇이 보였을까?


연구진은 QForm을 이용해 열간단조 공정을 해석하고 금형 표면의 Temperature, Effective Strain, Effective Stress 분포를 확인했습니다.

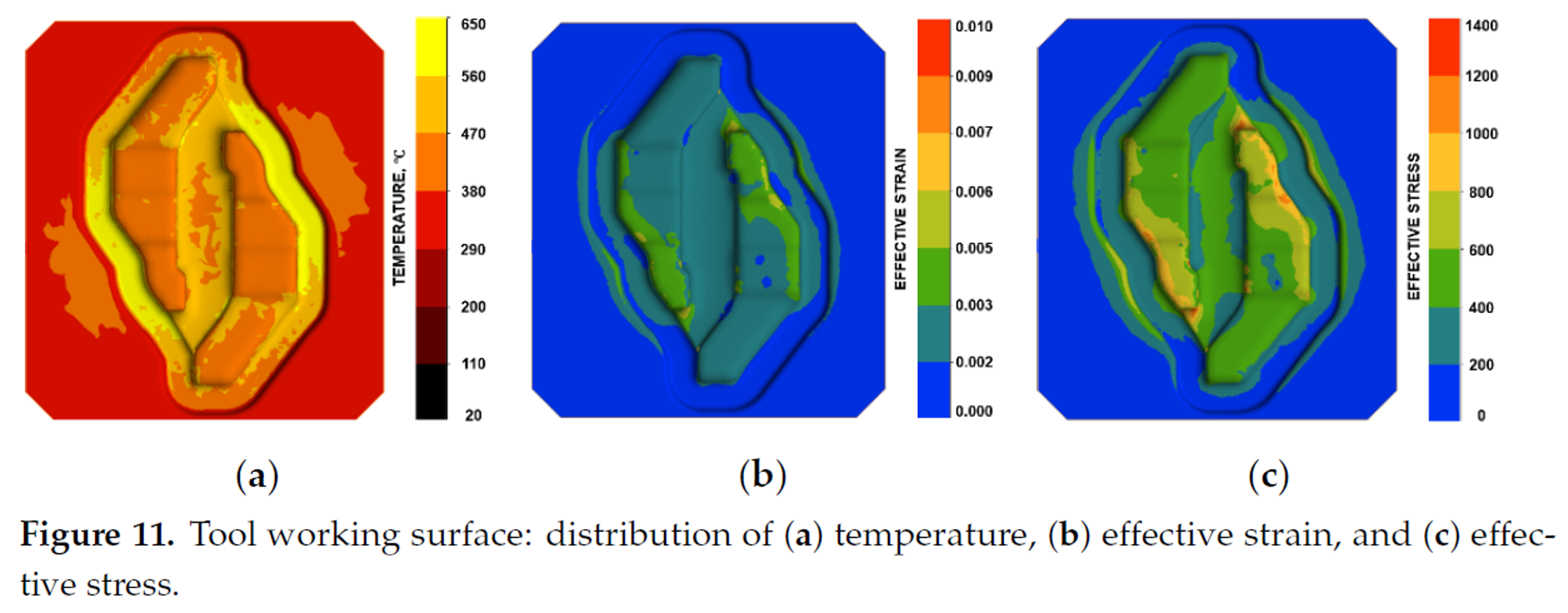

QForm 해석을 이용한 금형 Temperature Effective Strain Effective Stress 분포


Temperature

예비단조 과정에서 Outer Bridge 부근의 금형 표면 온도가 약 650°C까지 상승하는 것으로 계산되었습니다.


Effective Strain & Stress

금형 캐비티에서 Outer Flash Groove로 넘어가는 Corner 부근에서 높은 변형률과 응력이 집중되었습니다.


실제 금형과 비교

QForm에서 높은 열·기계적 하중이 예측된 영역은 3D Scan에서 큰 마모가 확인된 Inner Flash와 Flash Groove 전이부와 잘 대응했습니다.




해석과 실제 손상을 같이 봐야 하는 이유



QForm 해석

어느 위치에서 높은 온도, 응력, 변형률이 발생하는지 금형 제작 전에 확인할 수 있습니다.


실제 금형 분석

3D Scan과 미세조직 분석을 통해 실제로 어떤 손상 메커니즘이 발생했는지 확인할 수 있습니다.


핵심

단순히 “마모가 심하다”가 아니라, 해당 위치가 왜 고온·고응력 상태가 되는지 해석으로 확인해야 금형 형상, 공정조건, 윤활 및 표면처리 개선 방향을 구체적으로 결정할 수 있습니다.




금형 위치별로 손상 메커니즘도 다르다


논문의 최종 분석에서는 하나의 금형에서도 위치에 따라 지배적인 손상 메커니즘이 달라짐을 보여줍니다.

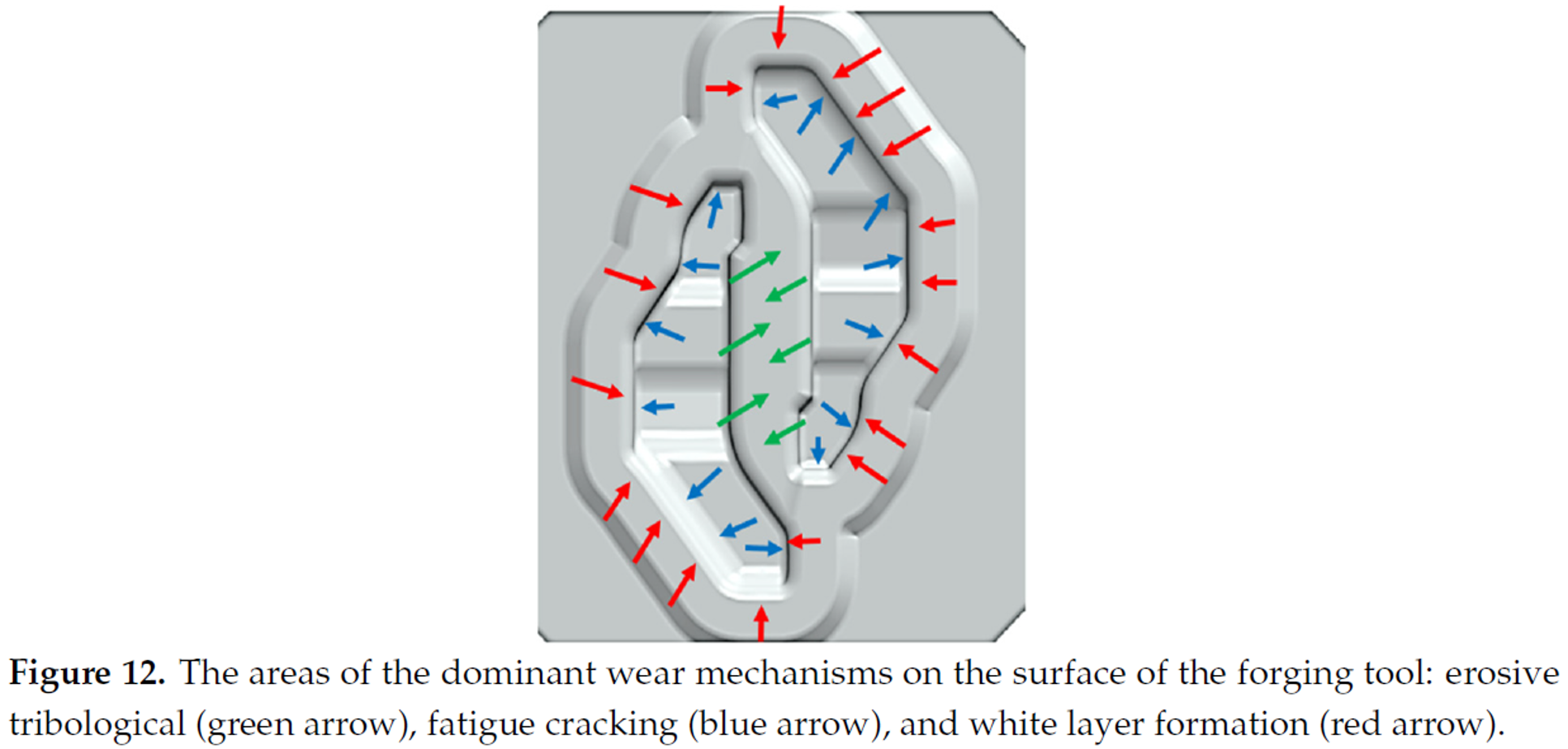

단조 금형 위치별 주요 Wear Mechanism 구분

영역 주요 손상
소재 유동 집중 영역 강한 Tribological / Abrasive Wear
높은 반복하중 영역 Mechanical 및 Thermo-Mechanical Fatigue Crack
Flash / Web 인접 고온 영역 White Layer 형성과 Adhesive Wear



실무에서는 어떻게 활용할 수 있을까?



금형 설계

고응력 Corner와 Bridge의 R 및 단면 형상을 조정해 국부적인 응력집중을 낮출 수 있습니다.


공정 설계

소재 유동이 한 영역에 과도하게 집중되지 않도록 예비성형체와 Flash 조건을 검토할 수 있습니다.


생산 기술

금형 예열, 윤활, 냉각 조건을 관리하여 반복적인 열충격과 국부 과열을 완화할 수 있습니다.


금형 수명 관리

해석에서 위험도가 높은 영역을 중심으로 점검하면 균열과 마모의 초기 발생을 보다 집중적으로 관리할 수 있습니다.




QForm에서 무엇을 확인해야 할까?



Tool Temperature

금형의 국부적인 과열 위치를 확인하여 열연화 및 열피로 위험 영역을 찾을 수 있습니다.


Tool Stress

Corner, Bridge, Flash Transition 등 높은 응력이 반복되는 영역을 확인하여 균열 위험을 평가할 수 있습니다.


Tool Strain

금형 자체의 국부 변형이 집중되는 위치를 확인하여 Plastic Deformation 가능성을 평가할 수 있습니다.


Material Flow

소재가 금형 표면을 어떤 방향과 속도로 이동하는지 확인하면 실제 Abrasive Wear가 집중되는 이유를 이해하는 데 도움이 됩니다.



Paper Summary

왜 이 논문이 중요한가?


핵심 결론 1

열간단조 금형의 수명은 단순한 Abrasive Wear만으로 결정되지 않으며, 열피로·기계적 피로·소착·White Layer가 함께 작용합니다.


핵심 결론 2

금형 손상은 전체 표면에서 균일하게 발생하지 않고 소재 유동, 온도, 응력이 집중되는 특정 위치에서 크게 발생합니다.


핵심 결론 3

White Layer는 매우 높은 경도를 갖지만 취성이 높아 Crack Initiation과 표면 박리를 촉진할 수 있습니다.


핵심 결론 4

QForm에서 높은 Temperature, Stress, Strain이 예측된 위치는 실제 사용 금형의 주요 손상 영역과 잘 대응했습니다.


실무 메시지

금형 수명을 개선하려면 단순히 더 단단한 금형재를 사용하는 것이 아니라, 해석을 통해 열·응력·소재 유동이 집중되는 위치를 찾고 금형 형상·윤활·온도조건을 함께 개선해야 합니다.
